Cutty Sark 1/96 Revell

[Jacopo]

Spettacolare lavoro!!! davvero ben fatto è sempre bello vedere lavorare il legno nel modellismo!

[Seby]

Mi piace tutto

[Bruma]

Grazie mille per i commenti, sempre graditi!
Jacopo, grazie, ma per ora di legno ne ho usato pochissimo, solo i bozzelli e le bigotte sono in legno, tutto il resto è vile plastica...

Qualche piccolo aggiornamento: sto dettagliando i fusi inferiori dei tre alberi, li vedete in ordine come trinchetto, maestra e mezzana a partire dal basso.

Ho realizzato i golfari con filo di rame di vario calibro e la ringhiera che ci pssa dentro con acciaio armonico.
I golfari sulla sommità dall'albero serviranno invece per controsartie che vanno sino alle coffe per poi incappellarsi sui fusi superiori.

Seby, o chiunque altra naima pia, avrei bisogno di una mano...
Ho i piani del campbell, ma vorrei documentazione sui bozzelli che si intestano sugli alberi, fatico a venirne a capo... Sono abbastanza aposto per sartie e stragli, ma mancano ancora moltissime cose, avreste qualche risorsa da suggerirmi?

[Seby]

Ciao

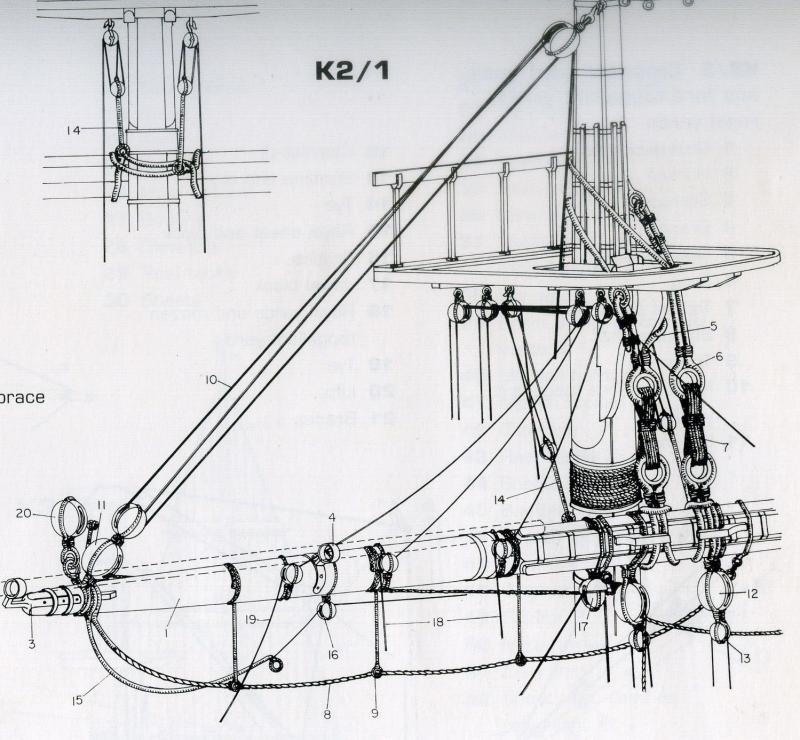

Forse questi disegni possono aiutarti, dimmi tu

fonte

Libro consigliato sulle tecniche di modellismo (nel senso io l'ho usato e mi pare buono)
F. D. Conte, manuale di navi modellismo statico, il castello edizioni, 2008 Cornaredo (MI)

[siderum_tenus]

Ciao Marco,

davvero molto bello; il dettaglio (ed il livello di realismo) delle scialuppe e della loro copertura è davvero eccellente.

Buona prosecuzione!

[Bruma]

Grazie ancora a tutti!
Seby, grazie per le immagini e per i suggerimenti sul libro. Ne ho trovata una copia in biblioteca, dovrebbe arrivarmi a giorni!

Qualche aggiornamento.
Ho quasi terminato di colorare e invecchiare gli alberi, mancano ancora alcuni dettagli.
Ho aggiunto le controsartie (inesistenti nel kit) sotto le coffe dei tre alberi, con le rispettive bigotte.

Qui un particolare dell'albero di maestra

Tutti i golfari originali presenti sulle teste di moro sono stati rifatti:

E qui una vista da poppa cpn i nuovi particolari aggiunti e colorati

infine una prova a secco dell'alberatura, per vedere che tutto funzioni secondo i piani.

Ciao!

[vogliadimare]

ti faccio i miei complimenti sopratutto per il compressore auto costruito
quel serbatoio da dove proviene ?
ci fai vedere anche il gruppo pompante?
ovviamente la nave è uno splendore

ciao e buon lavoro

[Bruma]

Ciao e grazie!
Il serbatoio è di un vecchio estintore, il compressore arriva da un vecchio frigorifero, dopo il suo decesso la famiglia ha deciso di donare gli organi.
La valvola di sfiato è a molla e uno dei raccordi tra compressore e serbatoio è in tubo di gomma che esplode a circa 9 atmosfere come ulteriore sicurezza.
Il nanometro inferiore dà la pressione nel serbatoio, controllo spesso durante l'uso che sia tutto ok, la valvola apre intorno le 4 atmosfere.
Il regolatore di pressione è molto preciso e due rubinetti con uscite una per aerografo l'altra per varie e eventuali completano l'accrocchio.
Non è bello, non è raffinato, ma funziona ed è costato poco... E questo lo rende bellissimo ai miei occhi

[microciccio]

Ciao Marco,

sei andato molto avanti con tanti bei lavori!

Sale la voglia di vederlo finito.

microciccio

[drinkyb]

Che lavorone. Pure a me sale la voglia di vederlo finito.
