NF104A 1/48 FINITO --in galleria--

[starmaster]

oggi ho finito il radome; ho allungato il cono aggiungendo materiale con la ciano e putty,poco meno di 1mm, facendo l'invito per il siffrediano pitot (tutto rifinito a trapano/tornio); e ho inciso gli 8 ugelli del sistema RCS Disposti in 4 posizioni, le misure del vero sono: radome lungh907inch; pitot 56,6X0,018inch. Ho adoperato un ago da cuoio per macchina da cucire lungo 3cmX1mm, diciamo che ci dovremmo essere...

[pitchup]

Ciao Eugenio
Ehhh basta!!!! Facci vedere qualcosa!!!!
saluti

[starmaster]

perdonatemi....
Domani avrò per un'oretta un PC ...e posterò il lavoro...ormai al 90%

[Starfighter84]

Io l'ho visto dal vivo...! ma solo il lavoro sulle ali... sul razzo ancora non aveva messo mano!

[pitchup]

Ciao

e posterò il lavoro...ormai al 90%

..... il messia...

Io l'ho visto dal vivo...!

..... le donne di ritorno da emmaus....
il clima mistico che si è creato per questo lavoro mi fà sentire come San Tommaso
saluti

[ilGamma]

Io l'ho visto dal vivo...! ma solo il lavoro sulle ali... sul razzo ancora non aveva messo mano!

Eugenio o il modello?

[Starfighter84]

Io l'ho visto dal vivo...! ma solo il lavoro sulle ali... sul razzo ancora non aveva messo mano!

Eugenio o il modello?

Sempre a pensare male te....!!

[starmaster]

ragazzi...è fatto....ho appena finito le rifiniture di dettaglio del motore-razzo...con tanto di rivetti e cerniere (dove occorrono) ora mi mancano i carrelli (da fare a parte) e la verniciatura...........credetemi di spilloni ne ho montati tanti...ma questo....!! Li batte tutti !! È un pezzo che NON può mancare in una collezione, proprio per questo che ho documentato tutta la realizzazione....(le foto saranno prestissimamente messe , promesso)

[starmaster]

sta sera ho il PC di mia cognata..... e vi posto una valanga di foto--- spero che piacciano.......

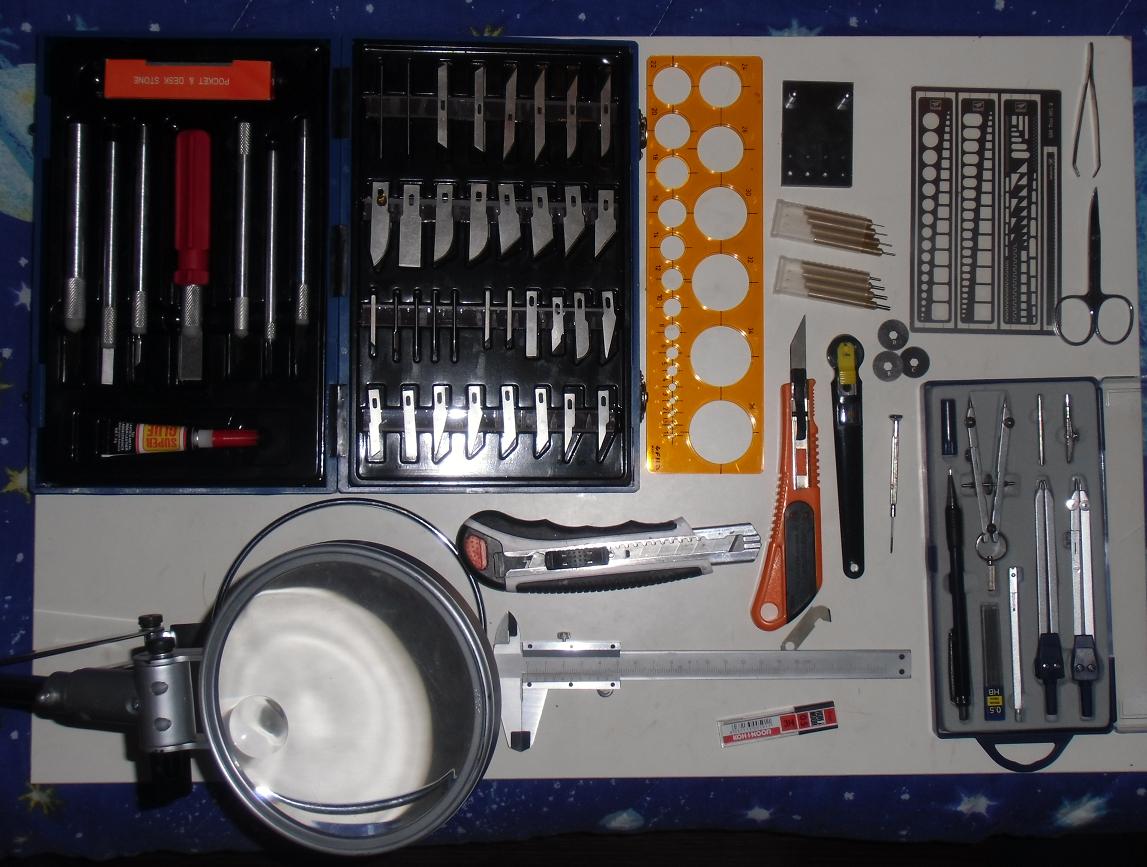

ora si fa sul serio---questo è il materiale fin'ora acquistato....basta!! ho smesso con gli intrugli racimolati e di fortuna.......

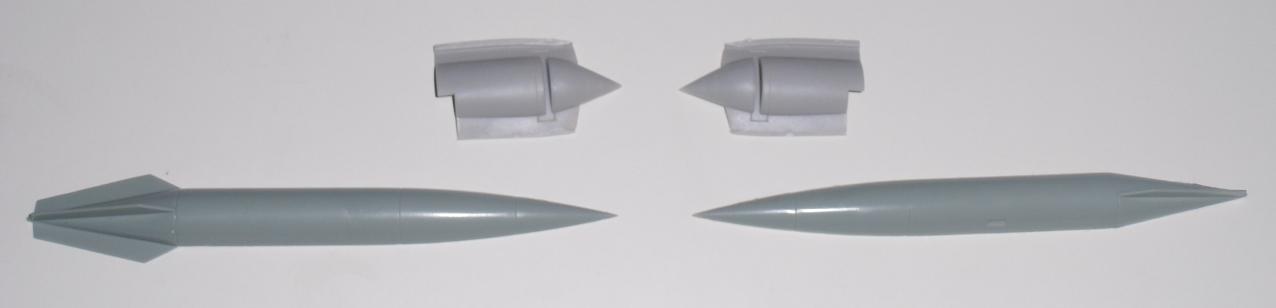

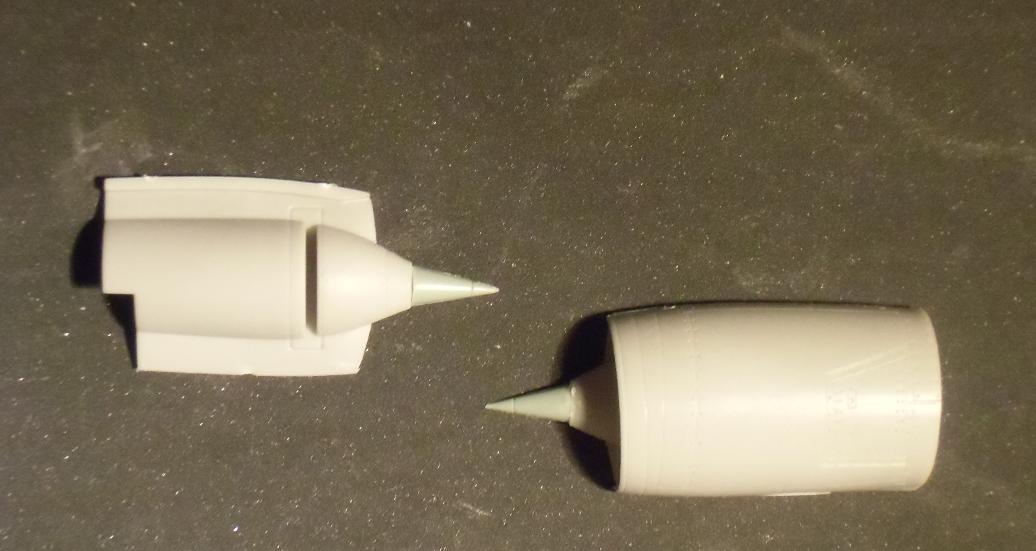

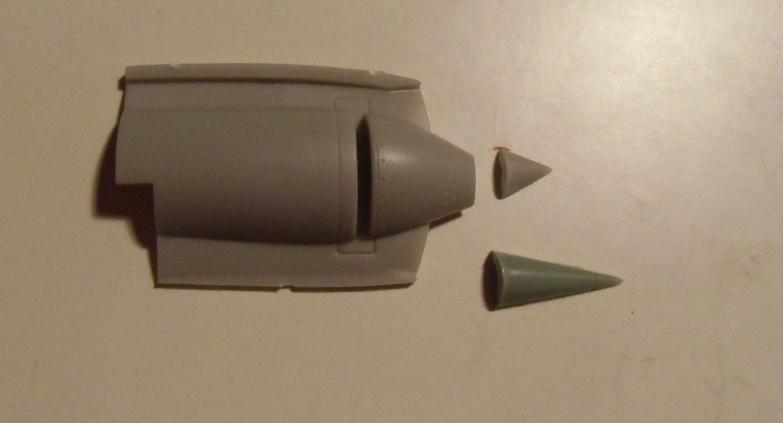

ho iniziato con le prese d'aria usando i coni di una tanica del mig-21...


ovviamente mettendola a misura,



il cannone è stato chiuso usando il pezzo apposito presente nel kit Red Baron.... ;)

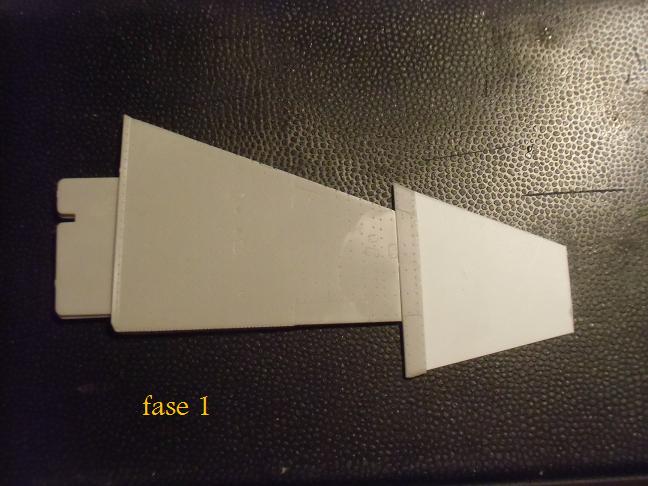

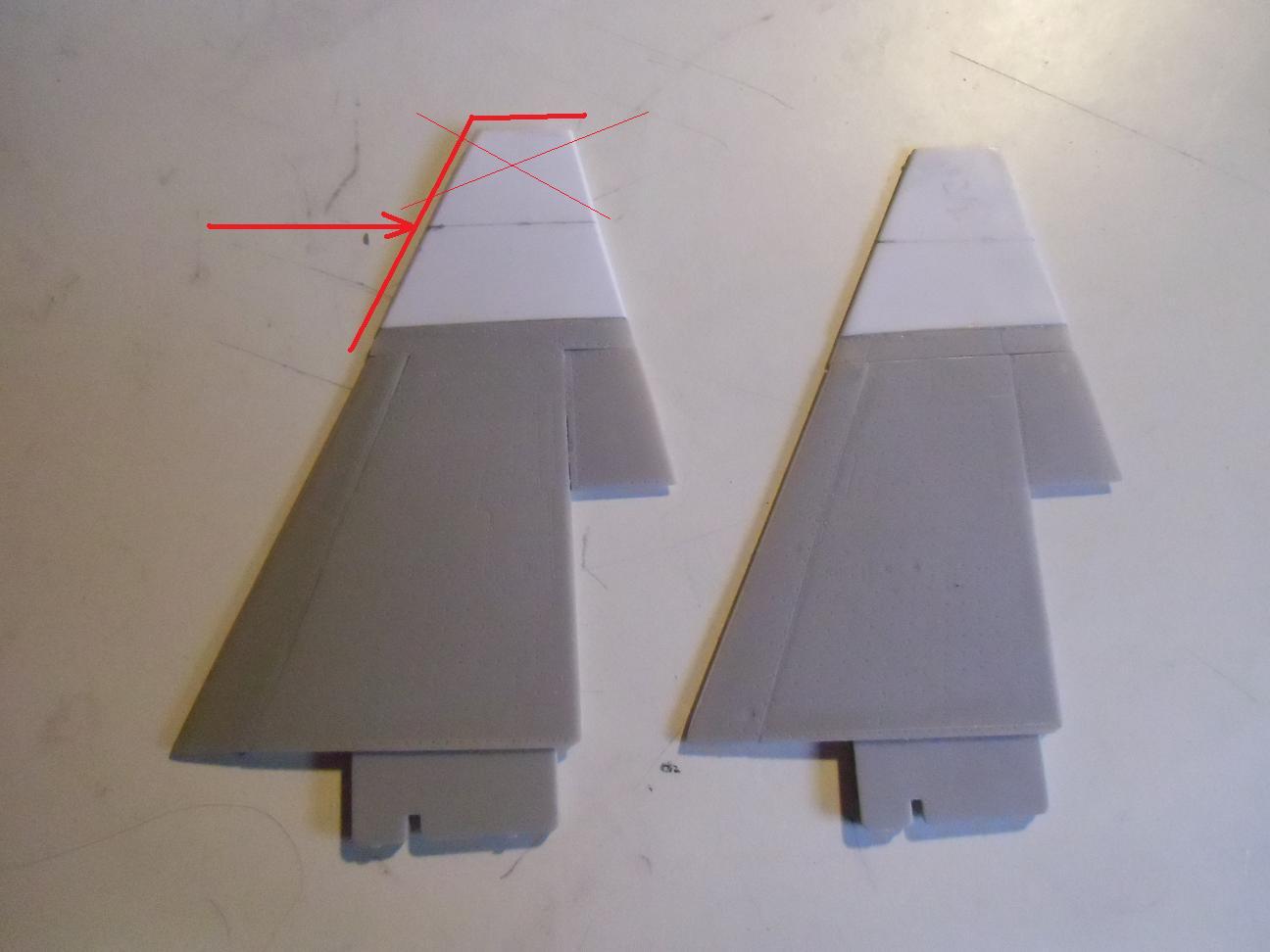

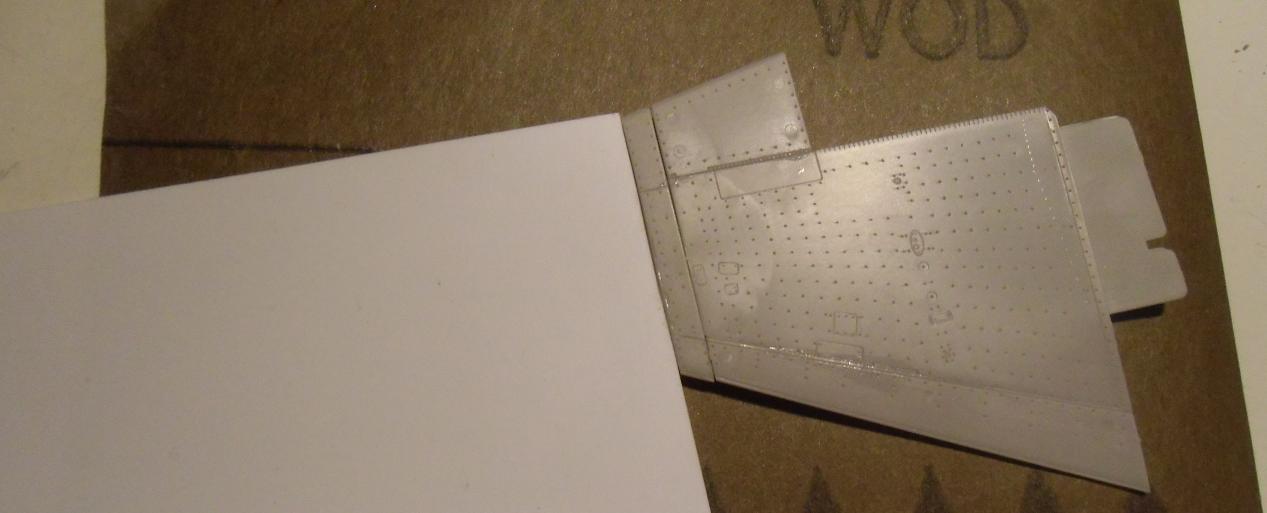

poi sono passato alle estensioni delle ali....direttamente con un plasticard da 0,05 in due sezioni, ricavandone l'equivalente tracciando le linee,proseguendo sul profilo




anche il cono è stato rifinito(ispirato da PAWN) ; per poi esser raccordato con il razzo..

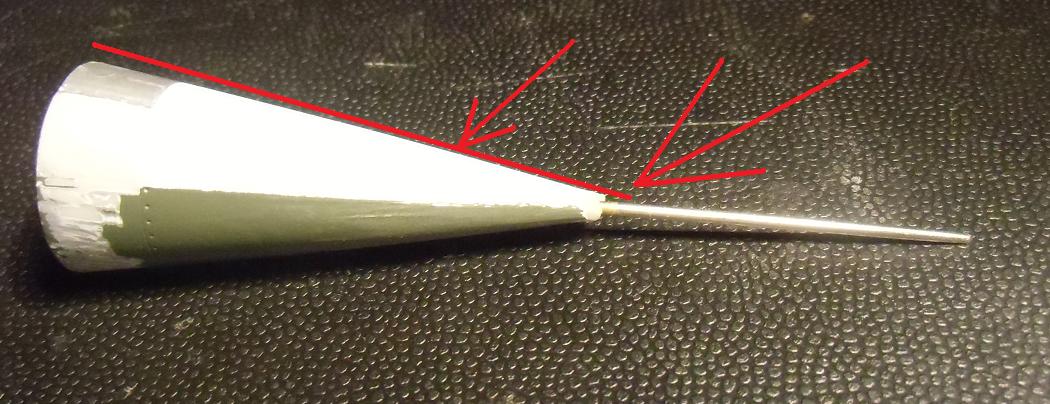

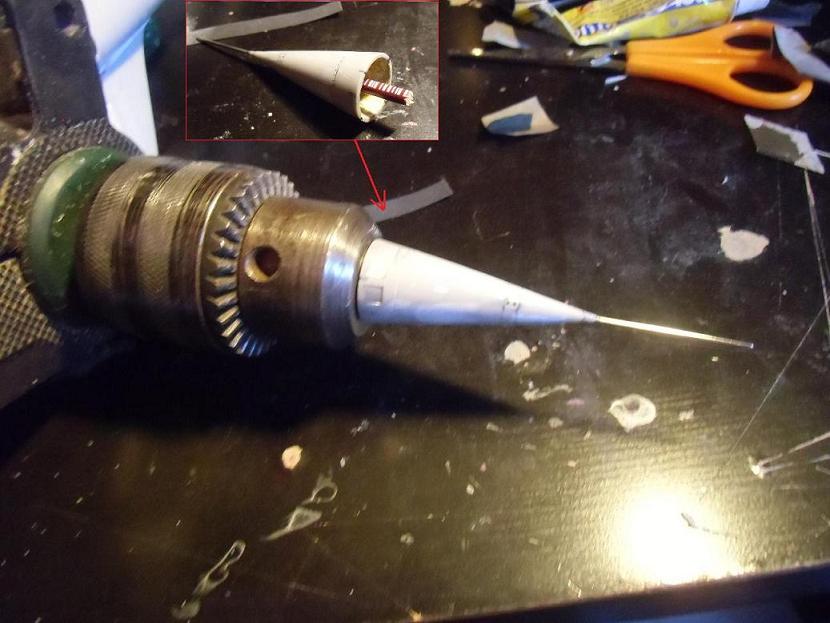

per il radome invece ne ho usato uno di un relitto che aveva la Spuntatura incollando a caldo (arroventandolo) un ago da cucire che grosso modo rispecchiava la misura detta precedentemente....


con il putty e trapano ho rifatto la conicità


ora viene il bello...il razzo..............

Io ho il manuale di manutenzione in carta ed il pdf del pilotaggio. :-D

Interessano?

si prendono QUI' ;)

[starmaster]

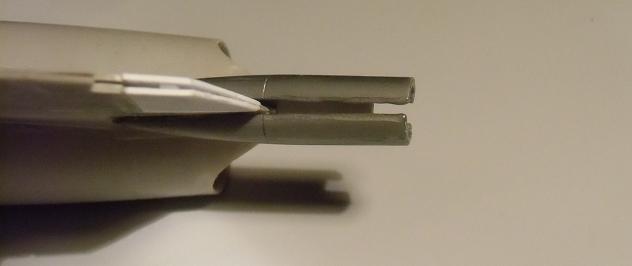

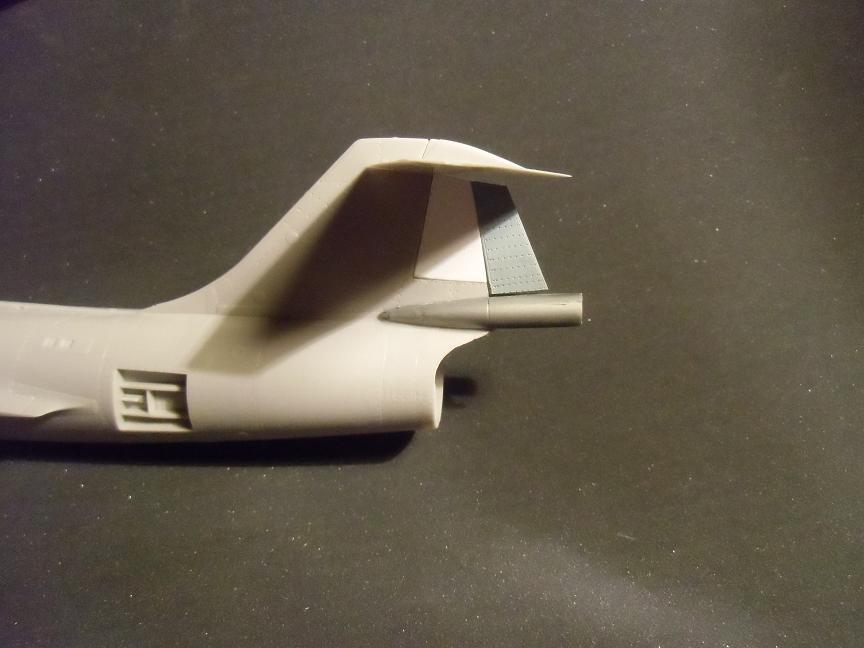

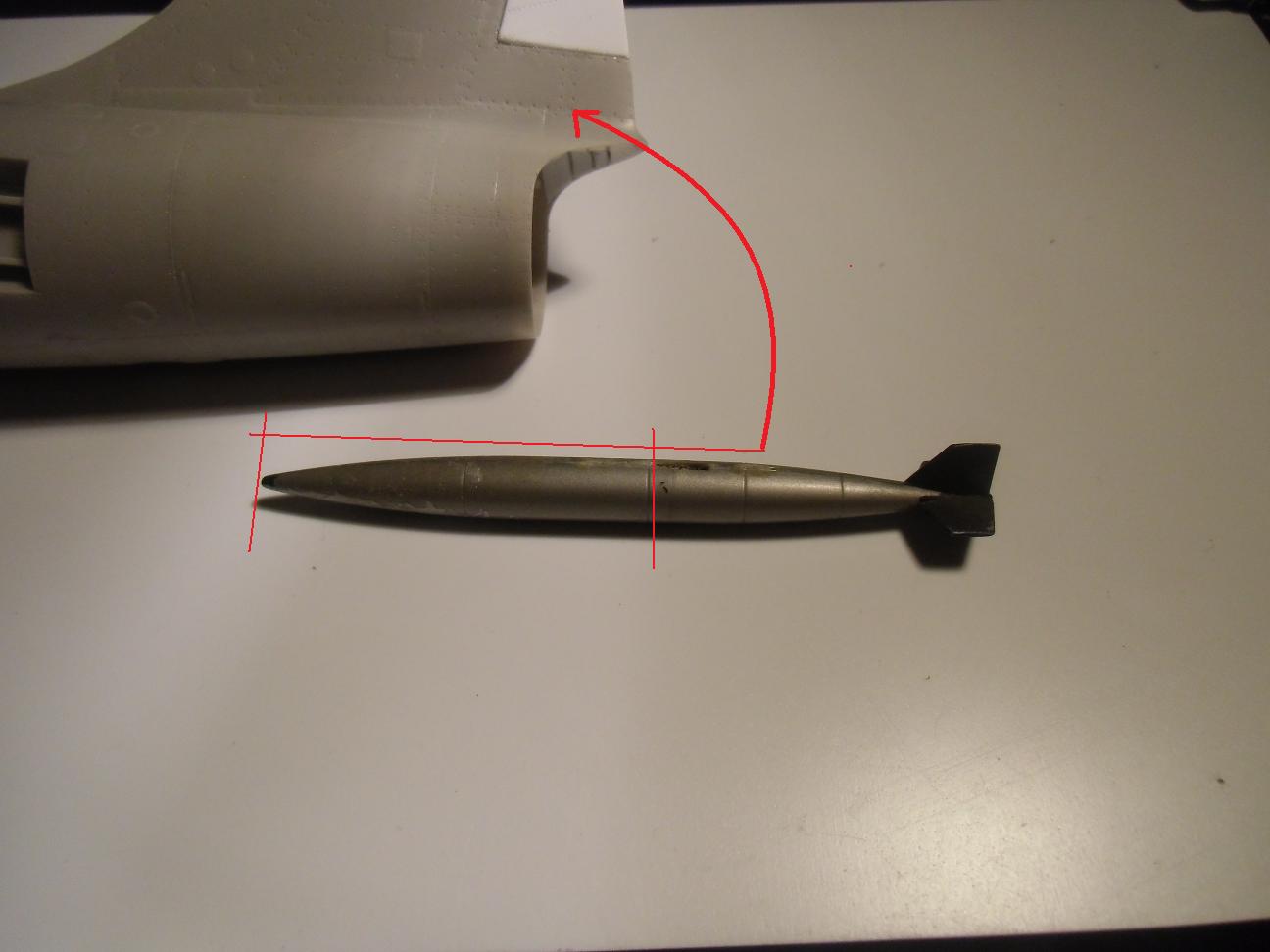

il ra'zzo l'ho realizzato usando una pylon del 104 in 72....ovviamente poi riadattato con le misure

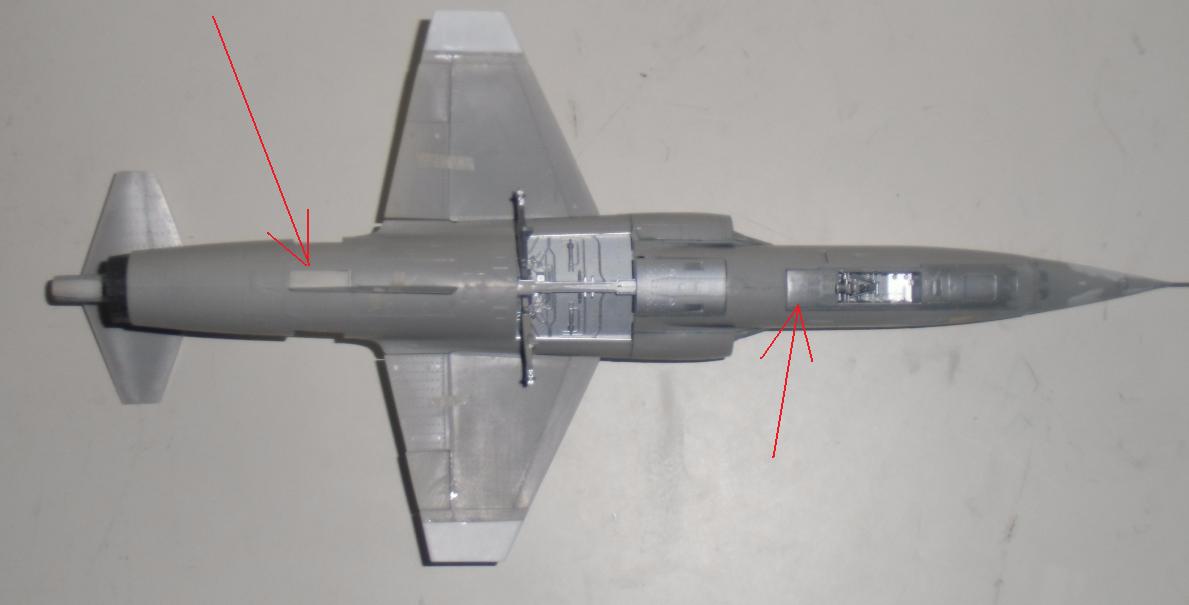

anche il rinforzo del troncone di coda che contiene anche il tubo della portata del carburante al razzo supplementare

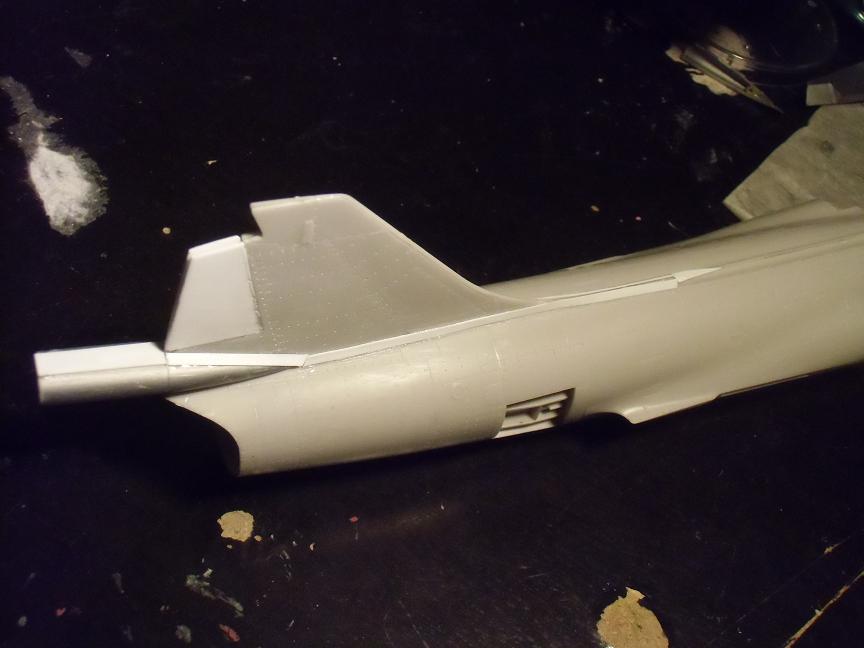

come vi avevo detto in precedenza ho usato un C perciò ho dovuto tagliare la "coda corta" e rifare a plasticard il "timone fissato" per appunto aggiungerci il timone aggiuntivo

quì ho usato inizialmente un timone di un ex G ma poi l'ho realizzato ex novo...

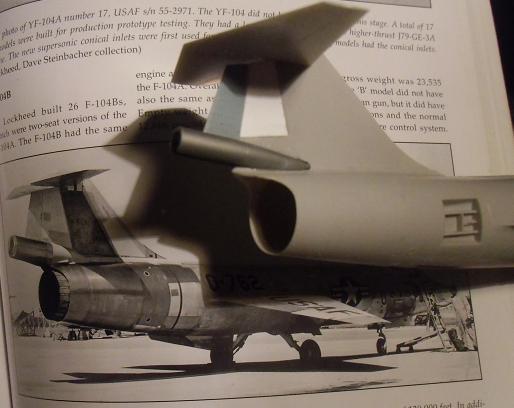

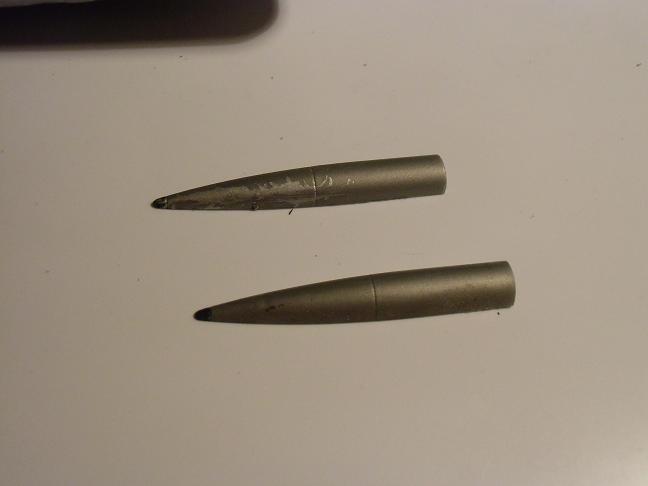

un piccolo confronto

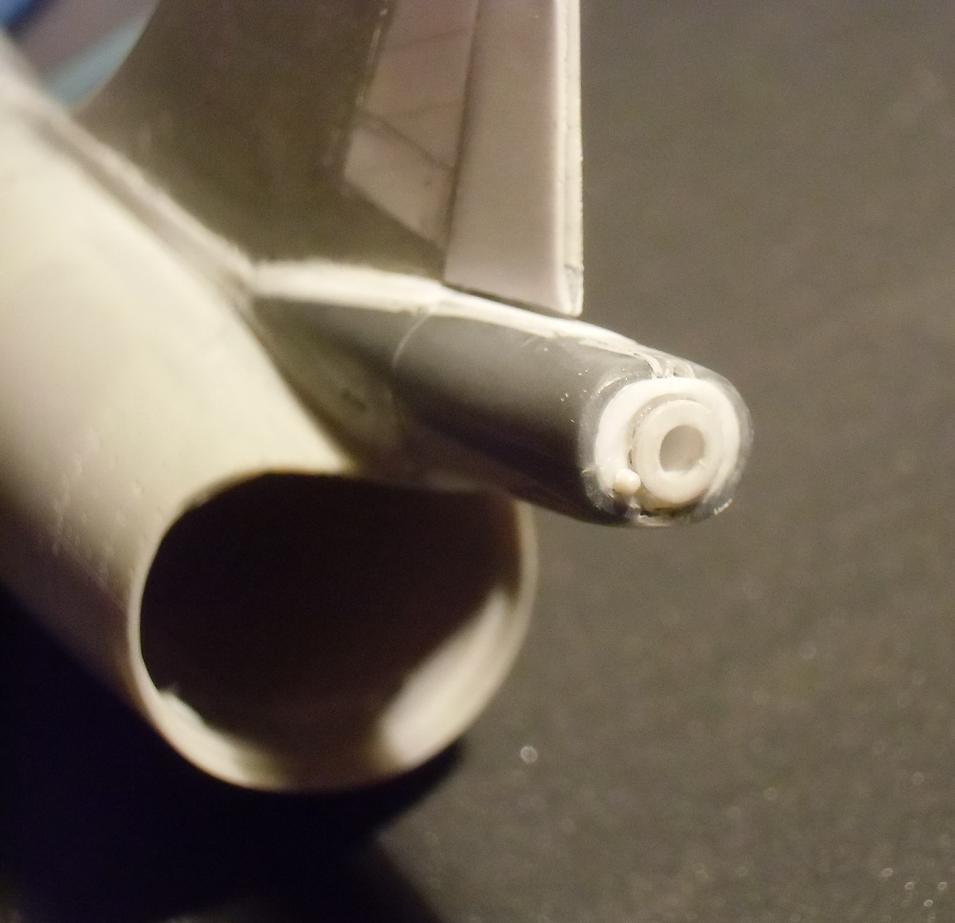

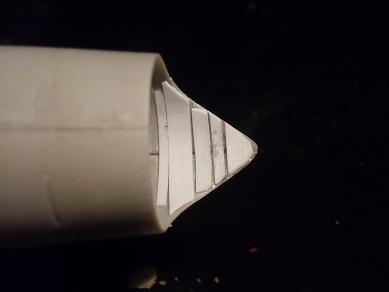

che; con lo strumento adatto...ho riprodotto sia l'interno del condotto di scarico; sia l'anello esterno...

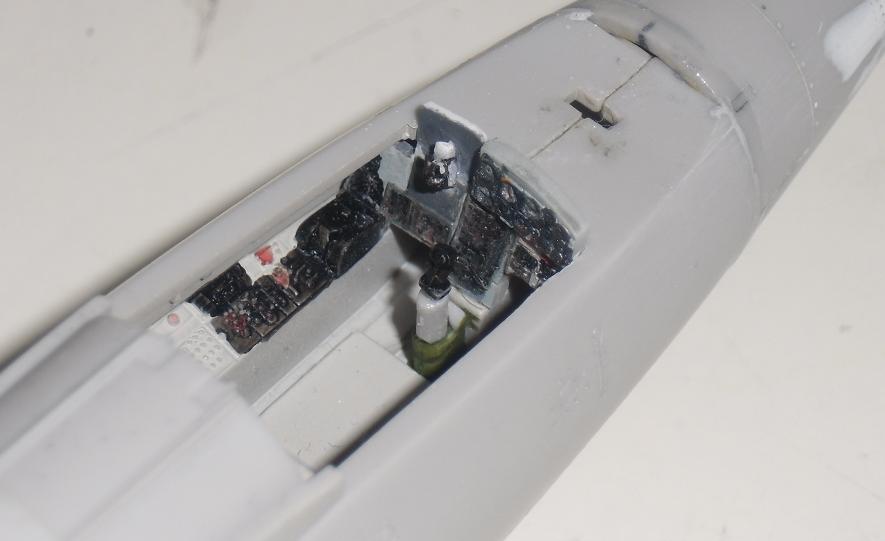

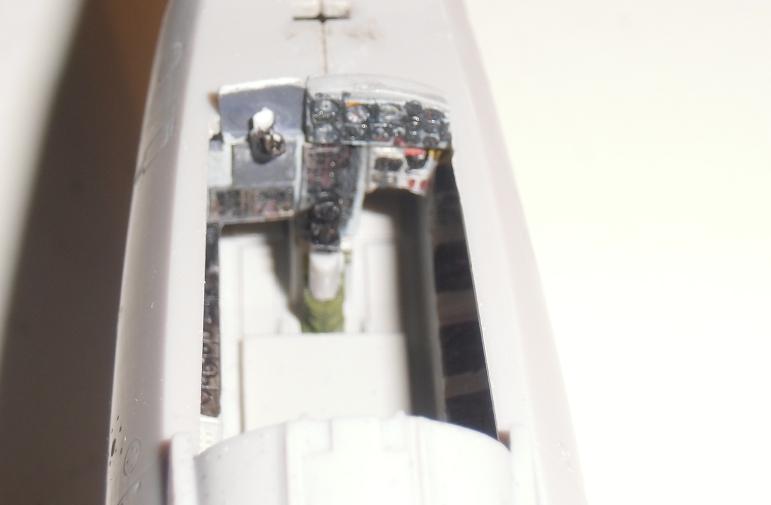

la cabina... rifatta .... ma tanto non si vedrà molto perchè ci sarà yager... perciò non ho curato molto la finitura..ma un'aggiustatina glie la darò

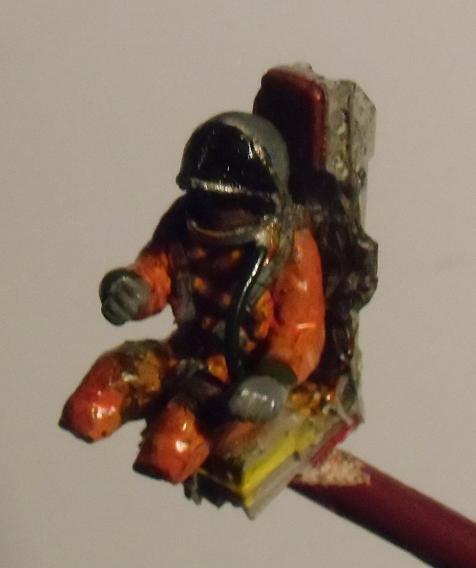

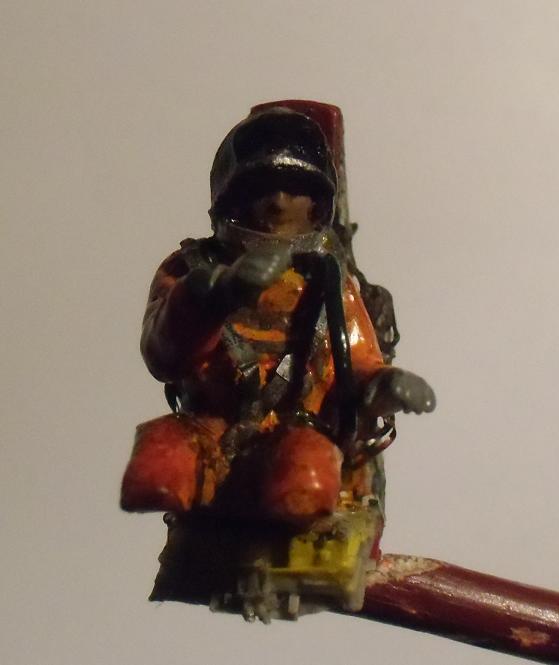

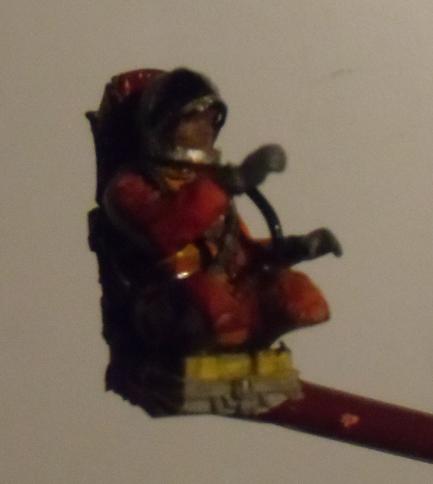

YAGER già lo avevate visto... gli ho dato una sistemata alla tuta rendendola più rossiccia; il casco è auto costruito; il seggiolino C-2 è aires modificato con le cinture eduard attaccate letteralmente al pilota, dando tridimensionalità...

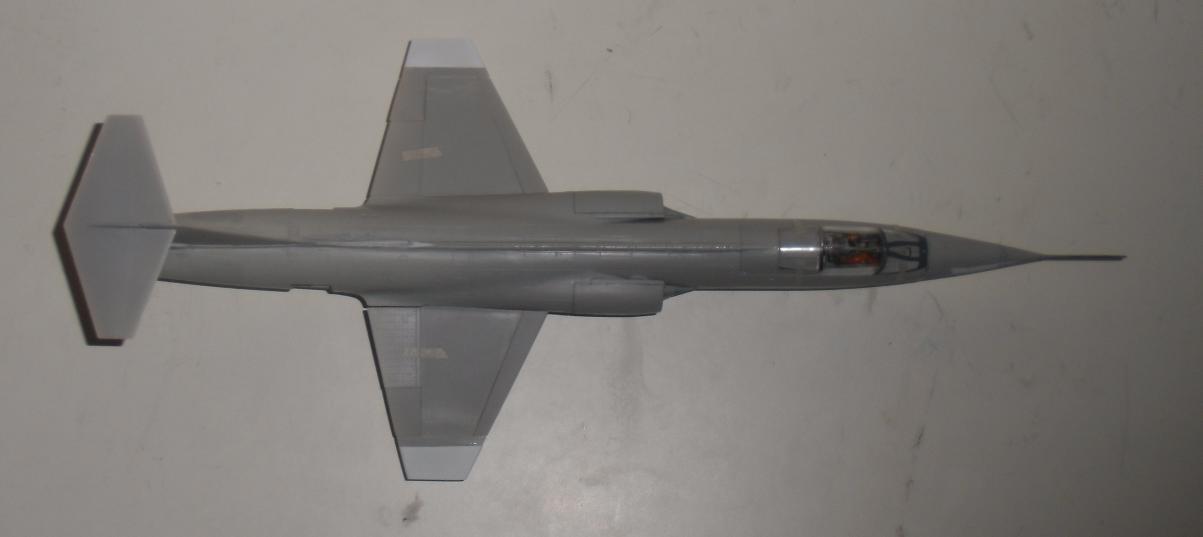

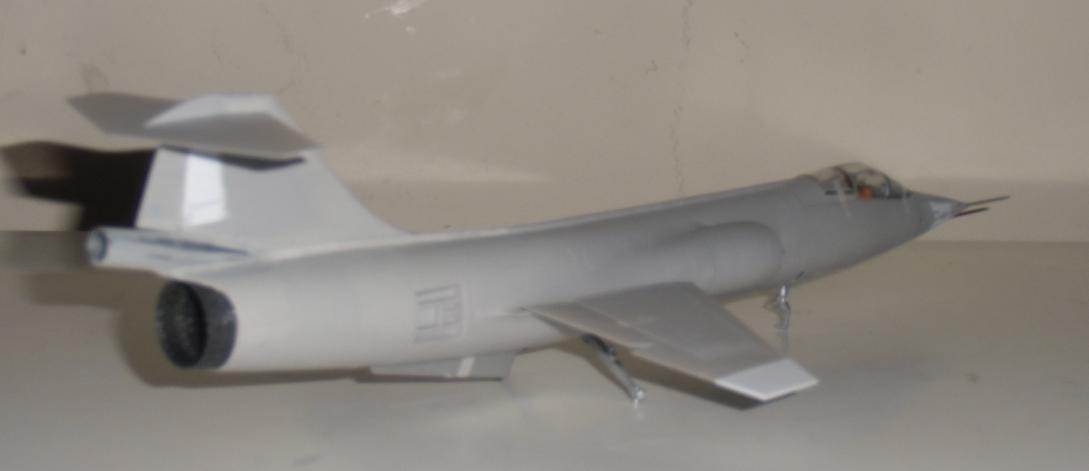

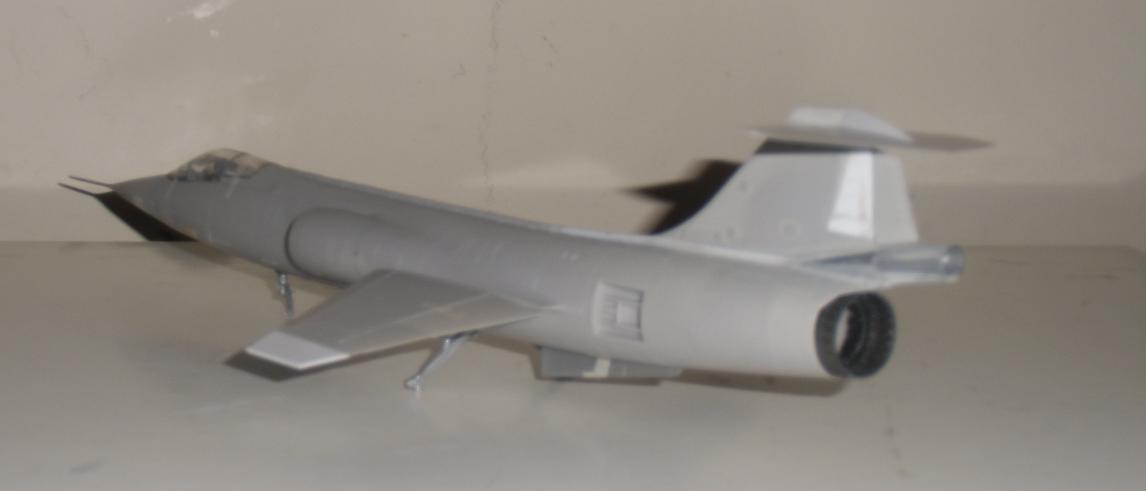

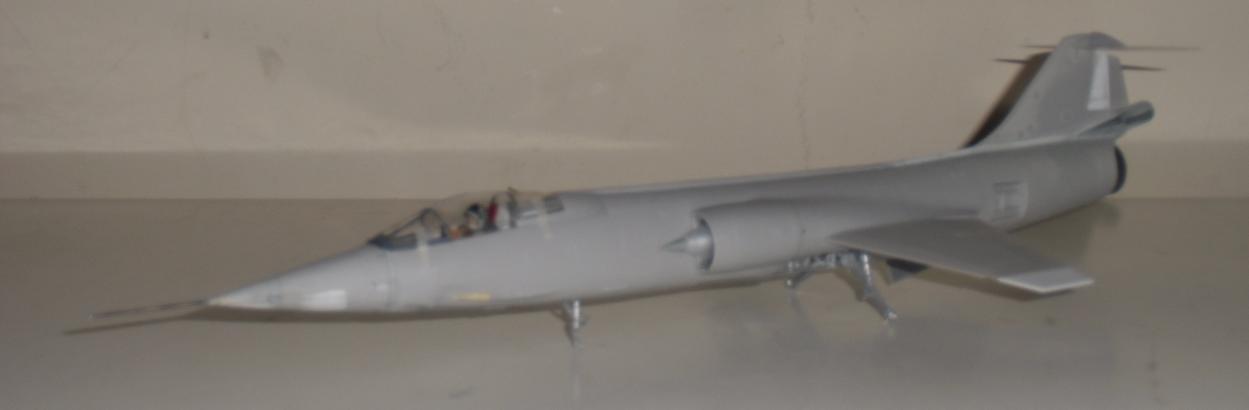

ecco i primi risultati...

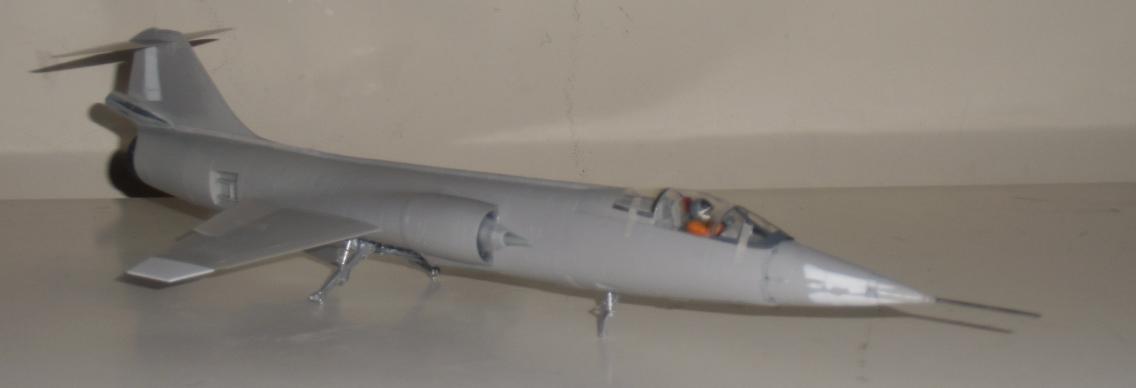

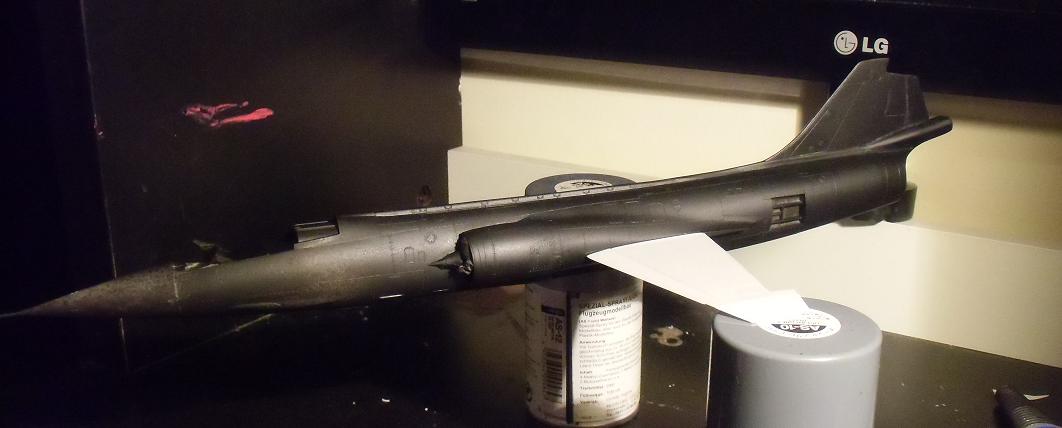

questo è l'aggiornamento ad oggi, con il fondo nero pronto per il metal-cote
