F-104G

[starmaster]

diciamo che il ruotino hasegawa è abbastanza somigliante

[starmaster]

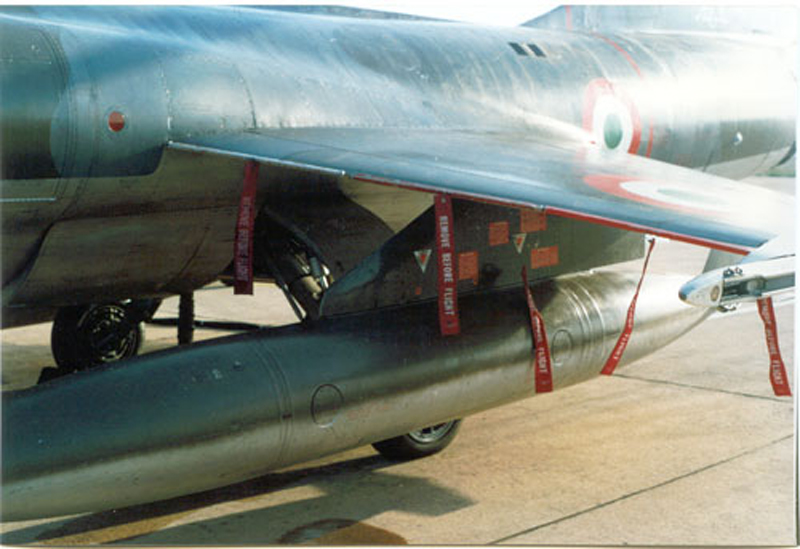

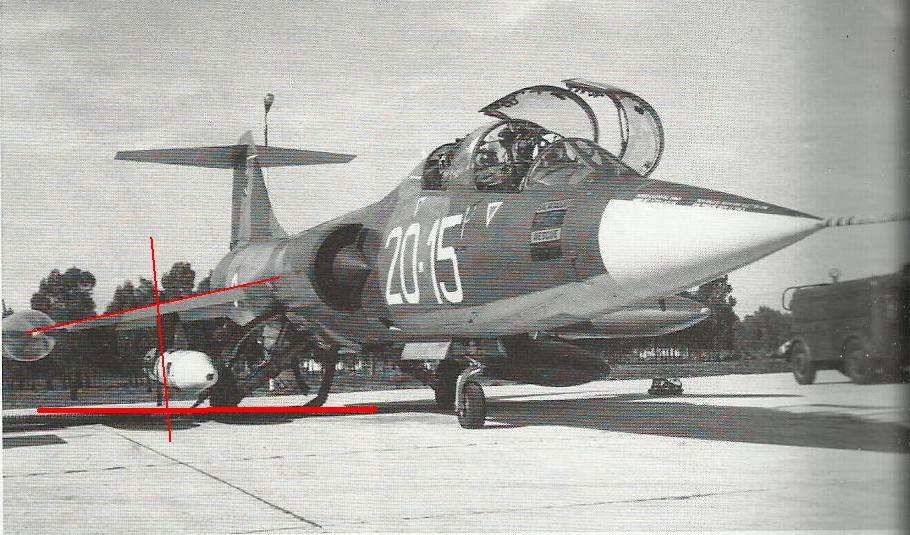

guarda che come l'hai attaccato il travetto.... è nella posizione corretta... l'unica cosa ...e che l'ala mi sebra troppo diritta..(non so se è l'angolazione della foto a fare questo effetto)..andrebbe leggermente abbassata di più

Ciao Eugenio,dalle foto i piloni non sono proprio perdicolari al''ala ma quasi perpendicolari al terreno...

è un'errore comune....

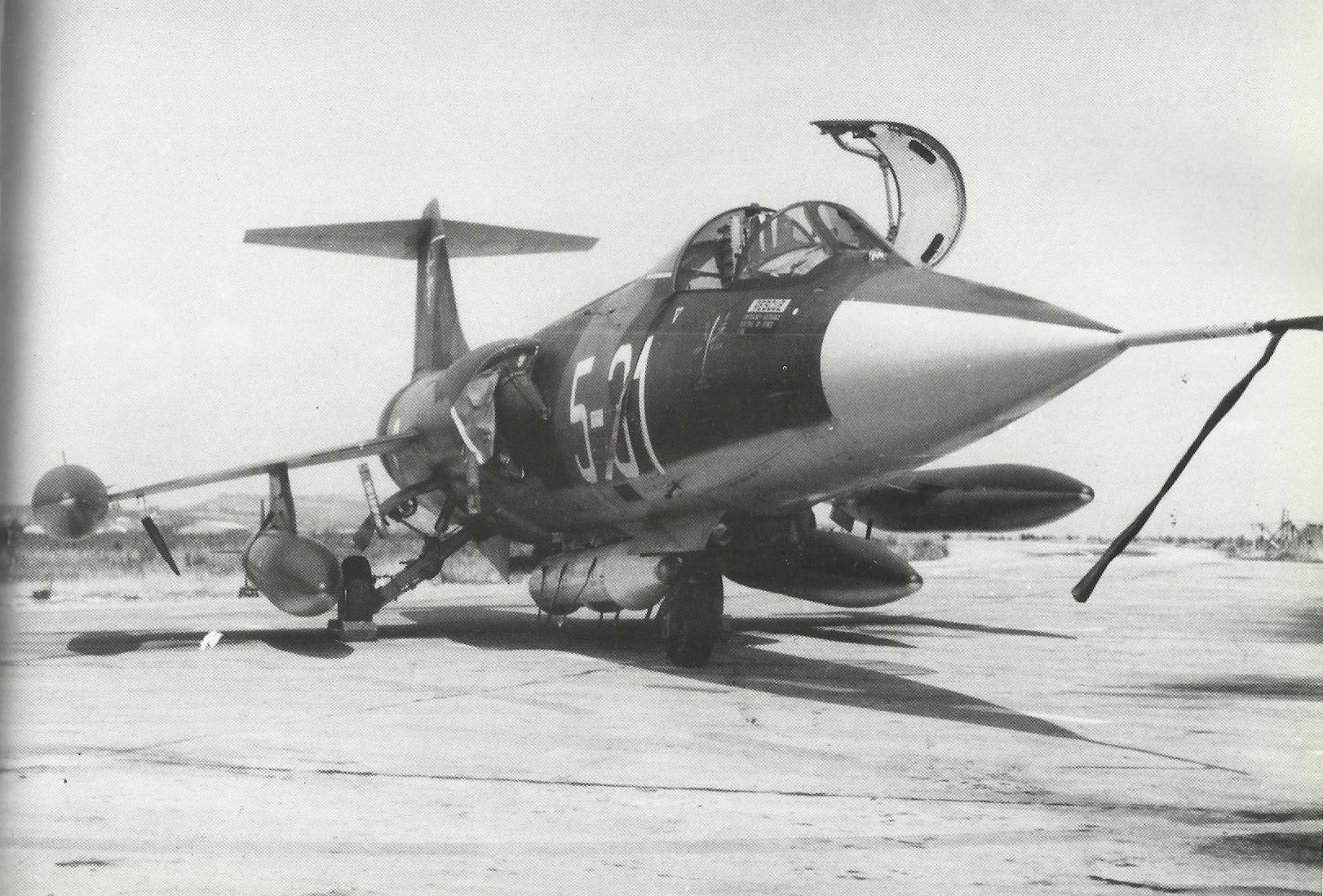

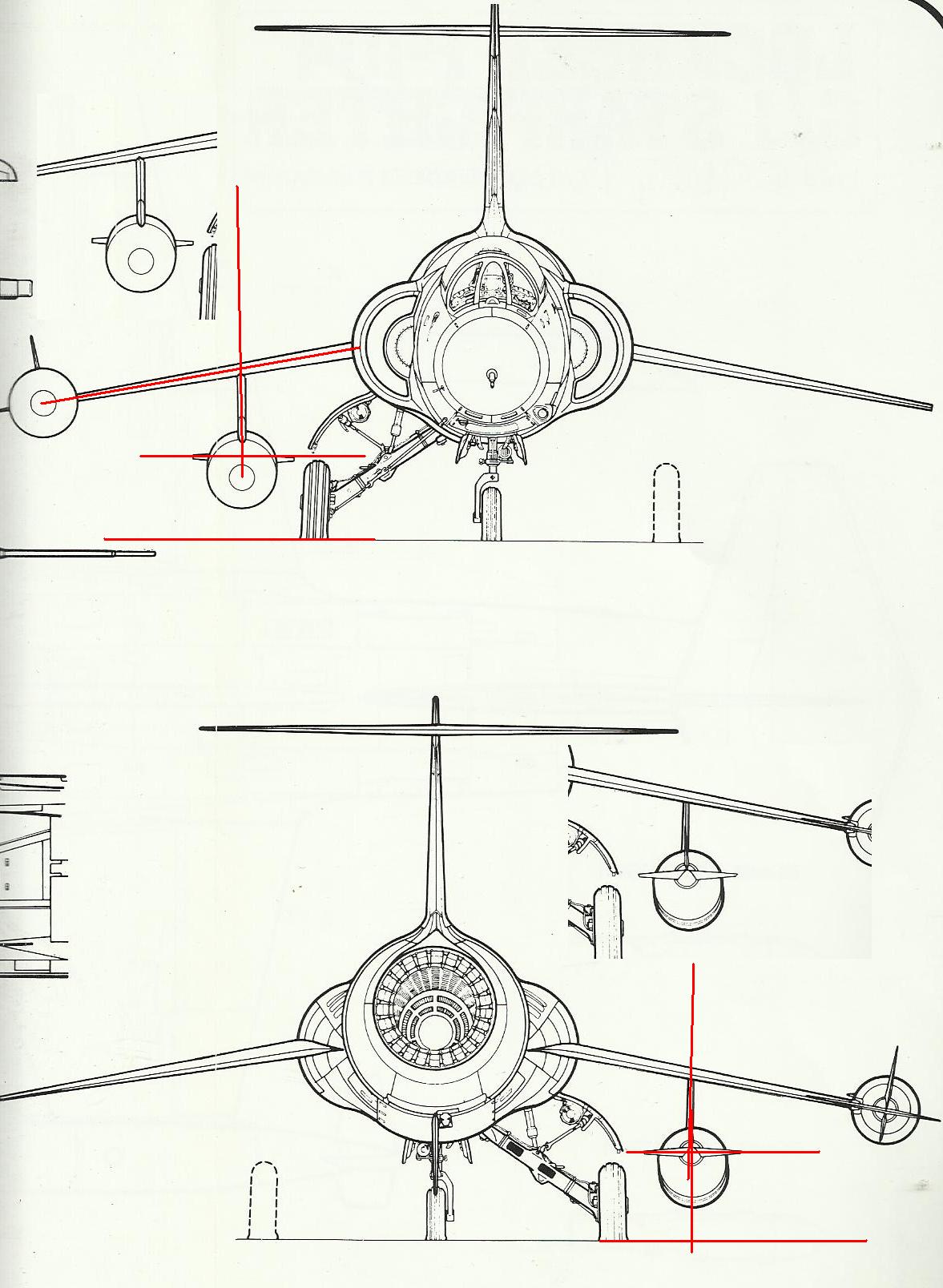

forse qualche foto non guastano... come appunto vorrei farti notare: il pilone è inclinato come l'ala; come le tip tank ; a differenza delle pylon che invece sono parallele al terreno

[Valter]

un buon risultato....

guarda che come l'hai attaccato il travetto.... è nella posizione corretta... l'unica cosa ...e che l'ala mi sebra troppo diritta..(non so se è l'angolazione della foto a fare questo effetto)..andrebbe leggermente abbassata di più

Ciao Eugenio,dalle foto i piloni non sono proprio perdicolari al''ala ma quasi perpendicolari al terreno...

credo che ti stia sbagliando... l'occhio inganna...poi fai... come vuoi..
in questo caso Valter ti potrà rispondere con esaustiva precisione

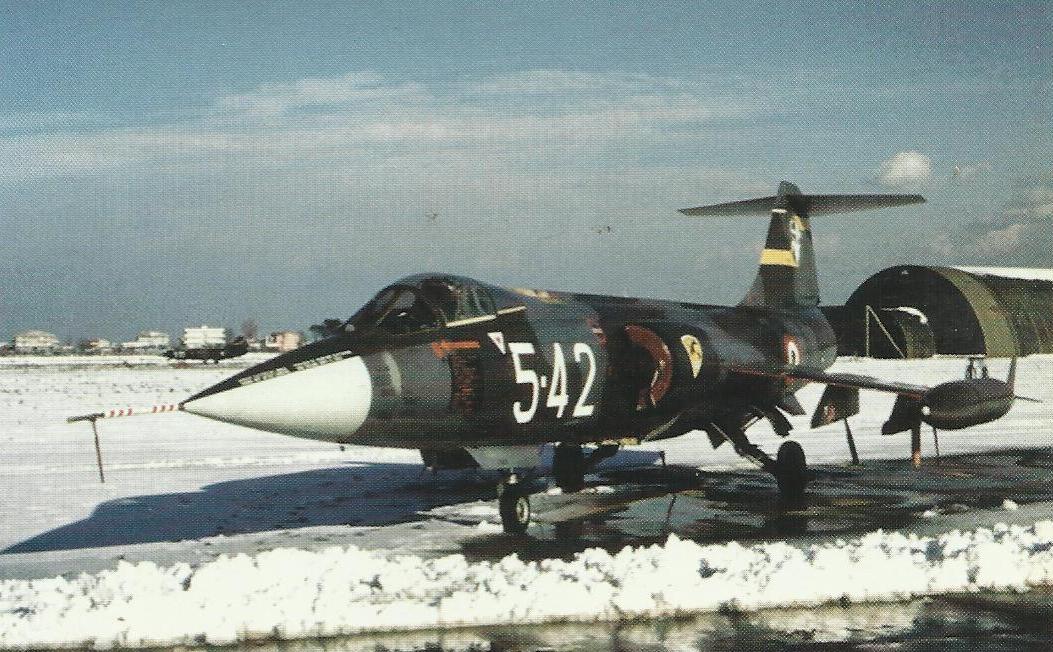

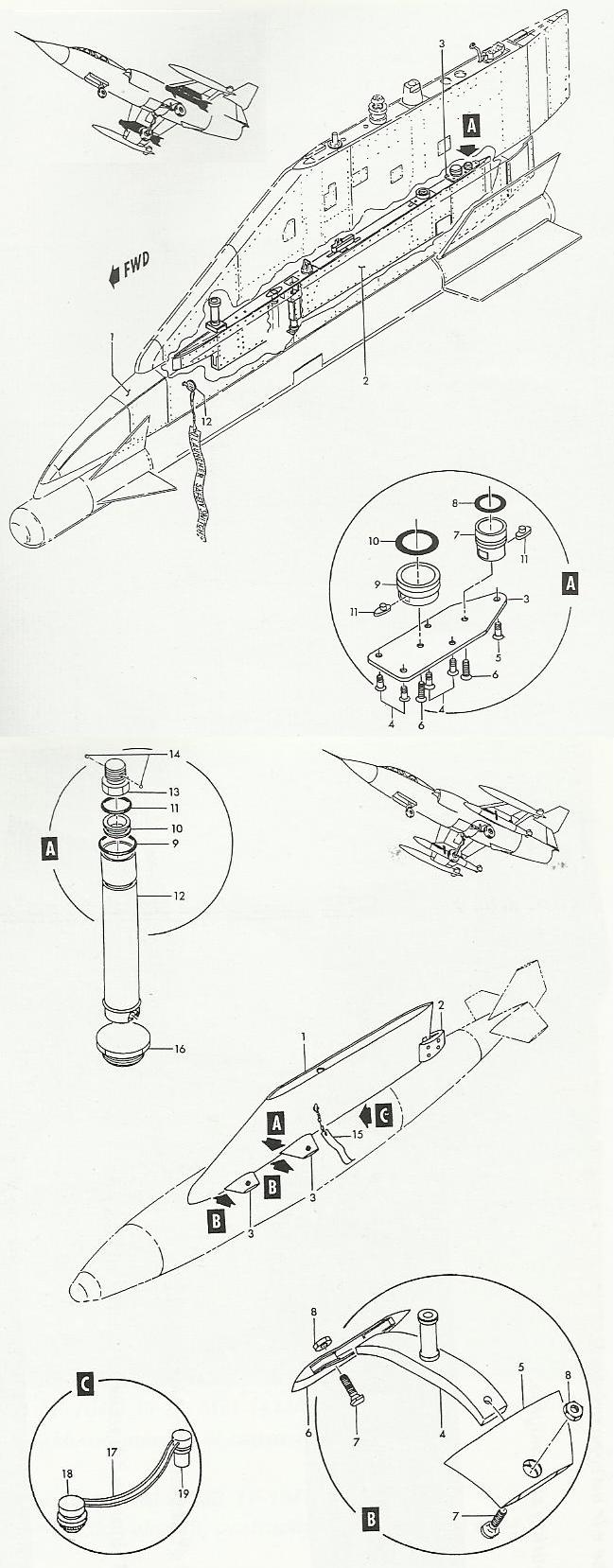

Per informazione posso dirvi che i tavetti subalari erano di due tipi ossia i B.L. 75 destri e i B.L. 104 Sinistri. Nella parte superiore cioè quella che andava a contatto con la semiala avevano una certa inclinazione (sagomati tipo taglio fetta di salame), questa serviva per contrastare l'inclinazione della semiala in modo che, una volta installati, erano perpendicolari al terreno. Mi fà piacere se qualcuno desidera avere queste notizie su travetti, serbatoi, cannone, missili e seggiolino pilota il MB IQ7A.

[starmaster]

certamente... e chi meglio di te non lo può sapere??

ero sicurissimo invece del contrario..... ci avrei giocato il libretto della gtv

[zipper]

I piloi sono ortogonali all'ala ( non al suolo) solo suoi A. Non oso pensare quale usura dovessero soffrie il foro alare ed il pignone di quei piloni una volta sollecitati dal serbatoio!!!

[Valter]

I piloi sono ortogonali all'ala ( non al suolo) solo suoi A. Non oso pensare quale usura dovessero soffrie il foro alare ed il pignone di quei piloni una volta sollecitati dal serbatoio!!!

Non abbiamo, almeno ad Istrana mai sostituito le boccole dei fori praticati nella semiala dove venivano inseriti i perni di fissaggio dei travetti, posso aggiungere
che il B.L. 75 ossia quello più vicino alla fusoliera il dato superiore di fissaggio all'ala veniva tarato a 1250 lbs/inch, il B.L. 104 invece il dado veniva tarato a 500 lbs/inch, il gancio all'estremità alare che tratteneva la Tip Tank o i lanciatore del missile AIM-9B / AIM-9L veniva tarato e frenato a 385 lbs/inch.
I materiali all'epoca utilizzati nella costruzione di questo favoloso aereo erano stati studiati da ingegneri che sapevano il fatto loro, pensare sopratutto ad una semiala molto sottile e capace di sostenere peso e sollecitazioni.

[zipper]

Io mi riferivo ai piloni inclinati degli A. A serbatoio pieno c'era sicuramente un momento che tendeva verso l'esterno e quindi sforzava sulla boccola nell'ala.

[starmaster]

la telefonata al babbo è d'obbligo....(ex carburantista)
allora quando l'aereo è a pieno carico ossia sia le tip che le pylon piene; l'ala fletteva dal peso;tanto è vero che; durante l'operazione di rifornimento si avvertivano vari sbattimenti all'interno ; questo fenomeno era evidente soprattutto d'estate ; ala calda JP8 freddo...
infatti il pilota appena in volo iniziava il travaso prima delle pylon poi, successivamente le tip...

a saperlo....

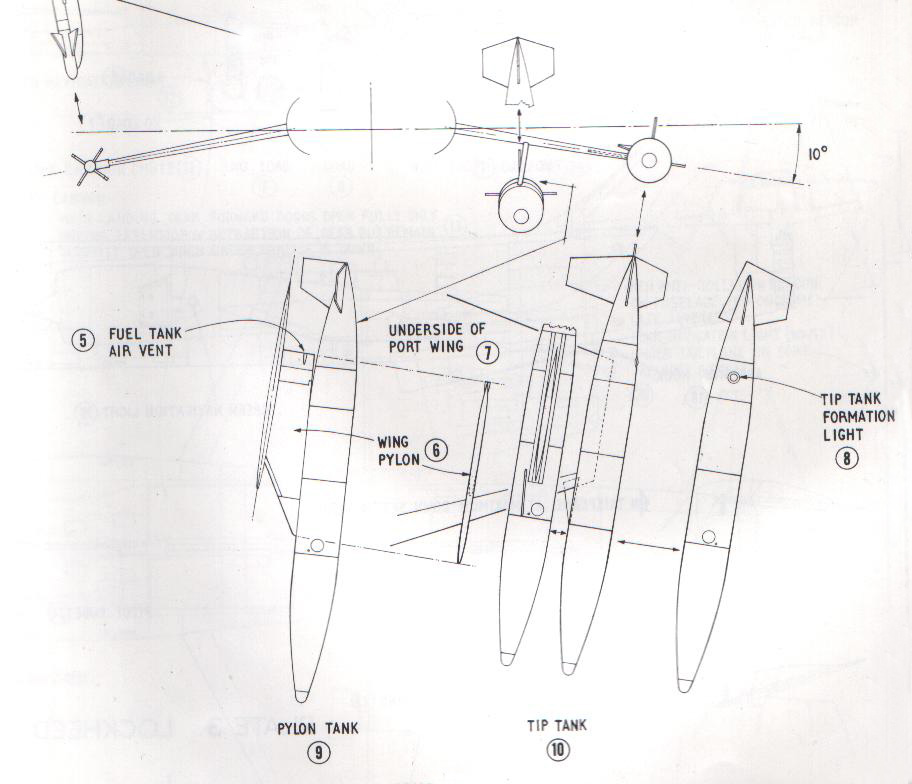

perciò questo schema si riferisce alla versione A


QUESTO E' IL BELLO DI QUESTA COMUNITY!!!!!!!

[Starfighter84]

Chi meglio di Valter e Riccardo ci possono fornire interessantissimi dettagli tecnici sullo Spillo??

@Eugenio: la soluzione di utilizzare le BL75 dei '104 Hase in 72 non è poi così esatta. In effetti le BL104 avevano sui lati dei dadi di fissaggio per rail e armamenti che sul BL75 non erano presenti....

@Davide: L'Hasegawa ha in catalogo diversi kit dell'S ma, in definitiva, per titare fuori un modello corretto e completo c'è sempre bisogno del mega set Cutting Edge! quello è la panacea di tutti i mali...

[Valter]

Chi meglio di Valter e Riccardo ci possono fornire interessantissimi dettagli tecnici sullo Spillo??

@Eugenio: la soluzione di utilizzare le BL75 dei '104 Hase in 72 non è poi così esatta. In effetti le BL104 avevano sui lati dei dadi di fissaggio per rail e armamenti che sul BL75 non erano presenti....

@Davide: L'Hasegawa ha in catalogo diversi kit dell'S ma, in definitiva, per titare fuori un modello corretto e completo c'è sempre bisogno del mega set Cutting Edge! quello è la panacea di tutti i mali...

S

Giustamente come detto da Valerio il B.L. 75 era un travetto e gancio nello stesso tempo, ossia nella parte inferiore aveva il gancio di sospensione per Pylon Tank, bombe, razziere e veniva installato prima dell'armamento un adattatore con 4 perni che portati a contatto con la bomba o la razziera non permettevano il dondolamento ai lati, mentre al B.L. 104 veniva installato un gancio chiamato MAU-50A dotato di due ganci e alloggiamento dei 4 perni il quale aveva la funzione di sospensione dei carichi installati sotto: bombe, razziere, adattatore lanciatore missile AIM-9L.
Spero di avervi dato qualche curiosità interessante!!!
