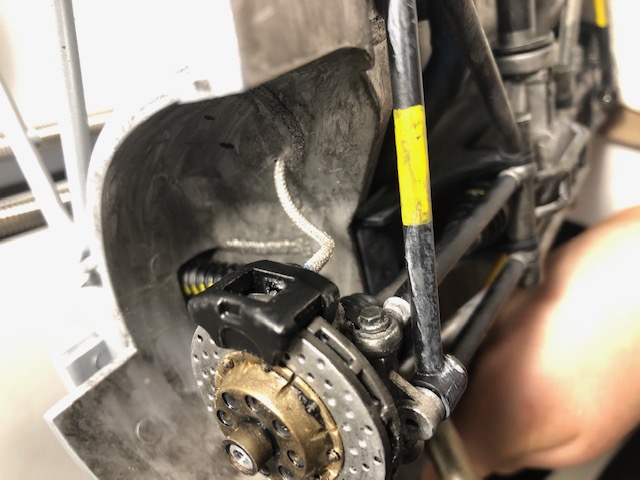

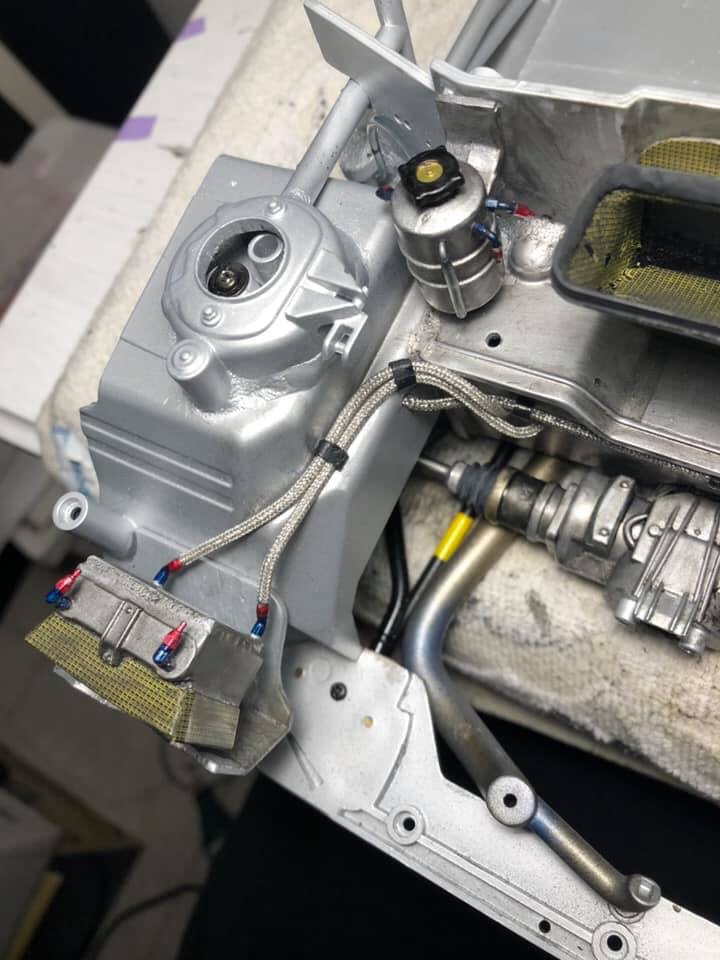

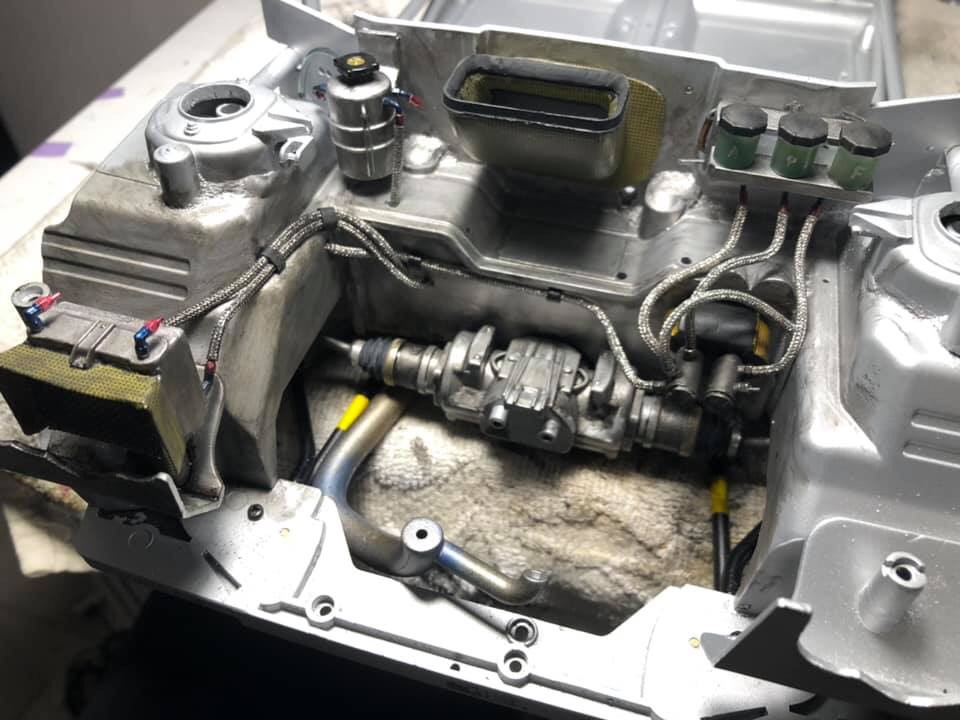

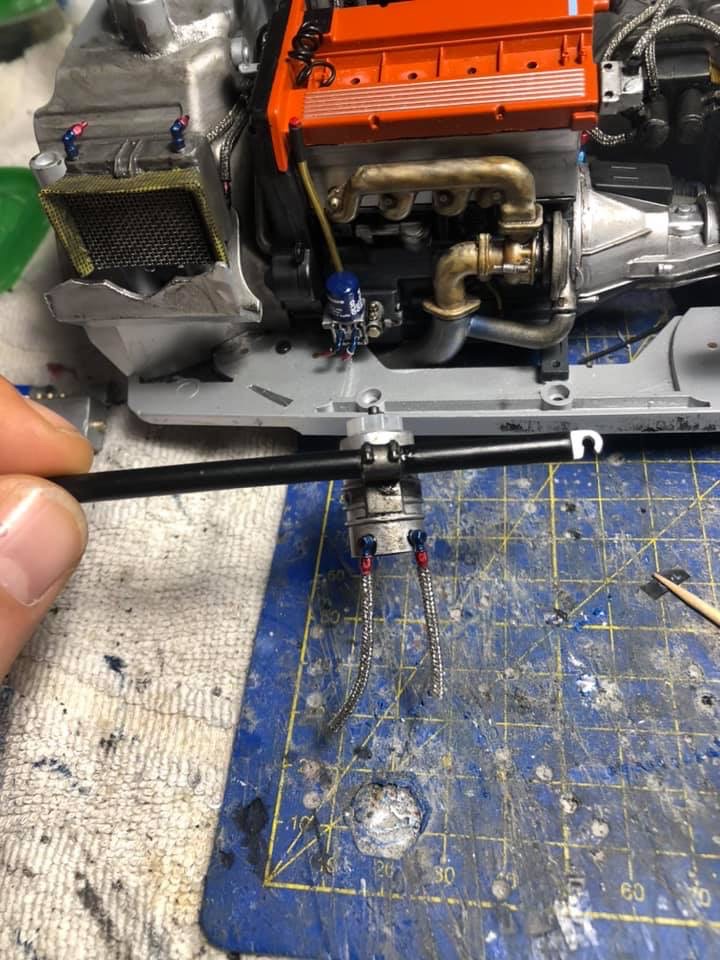

Ho iniziato la stesura della prima parte di tubazione idraulica.
Forato i passaruota anteriori e posteriori per il passaggio dei tubi dei freni.

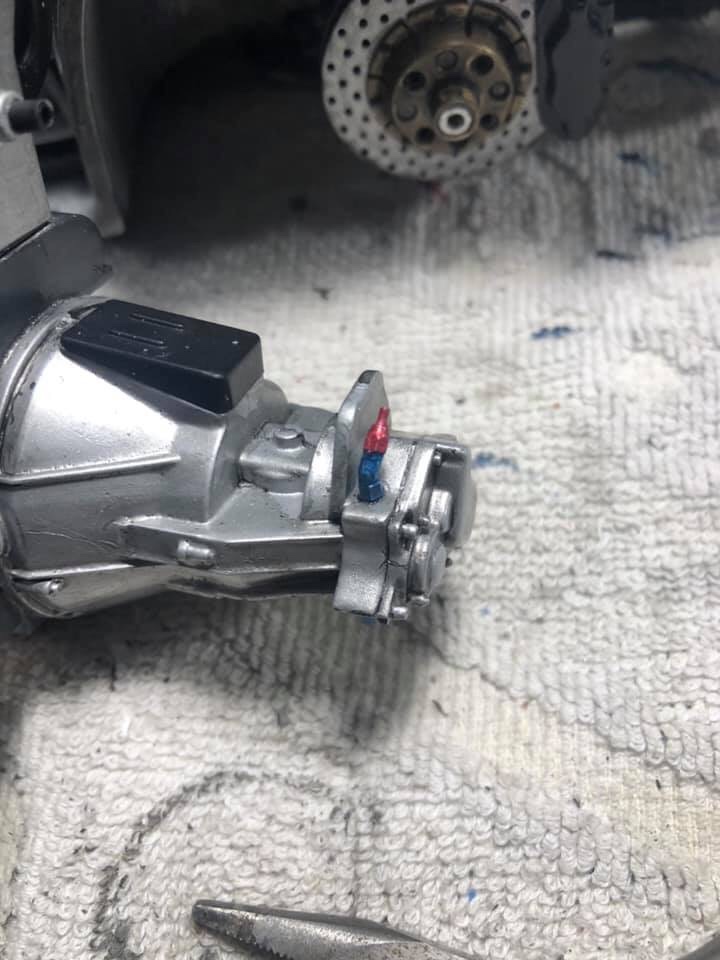

Collegato i vari tubi dalle pinze ai cilindri maestri
Collegati i cilindri maestri alle vaschette di carico acqua
Leggero passaggio di panel line nero per evidenziare la treccia
Forato i passaruota anteriori e posteriori per il passaggio dei tubi dei freni.
Collegato i vari tubi dalle pinze ai cilindri maestri
Collegati i cilindri maestri alle vaschette di carico acqua
Leggero passaggio di panel line nero per evidenziare la treccia
- frah2o
- Knight User
- Messaggi: 777
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

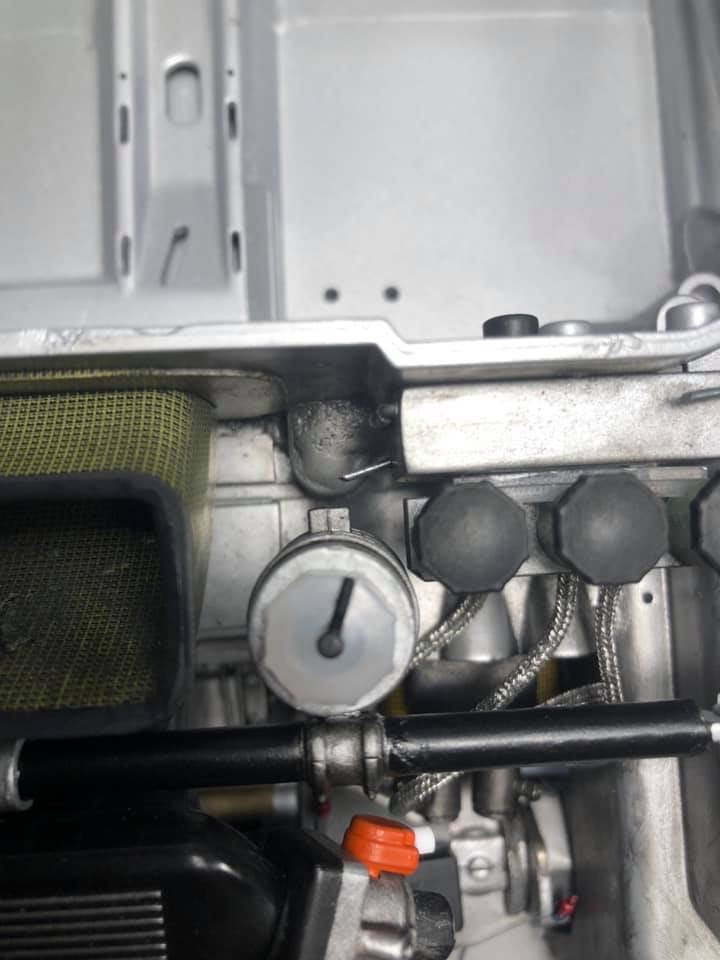

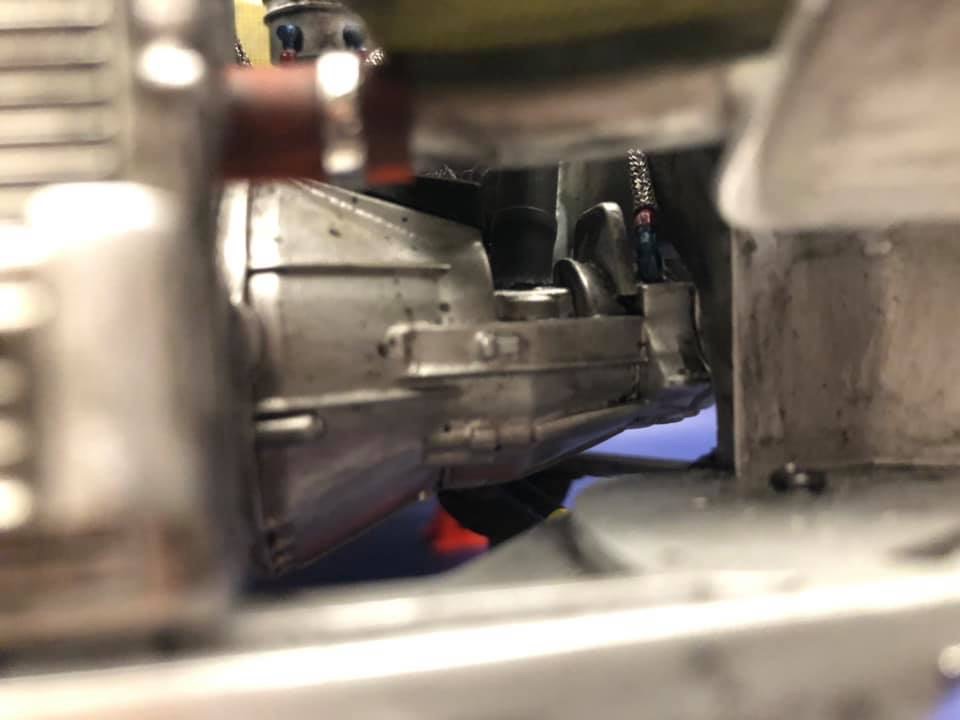

Ultimi lavori prematrimonio motore e telaio.

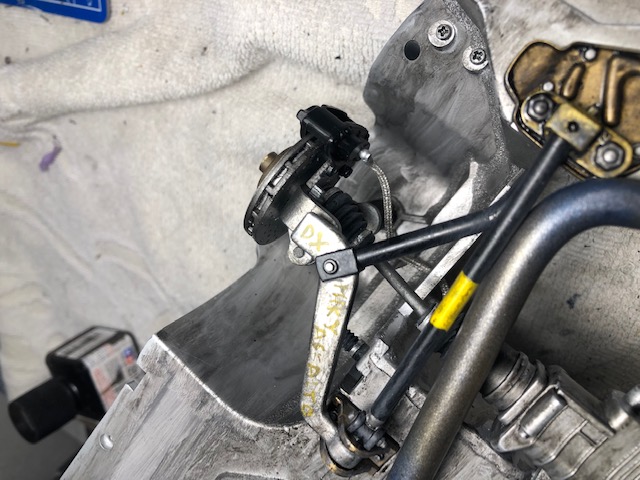

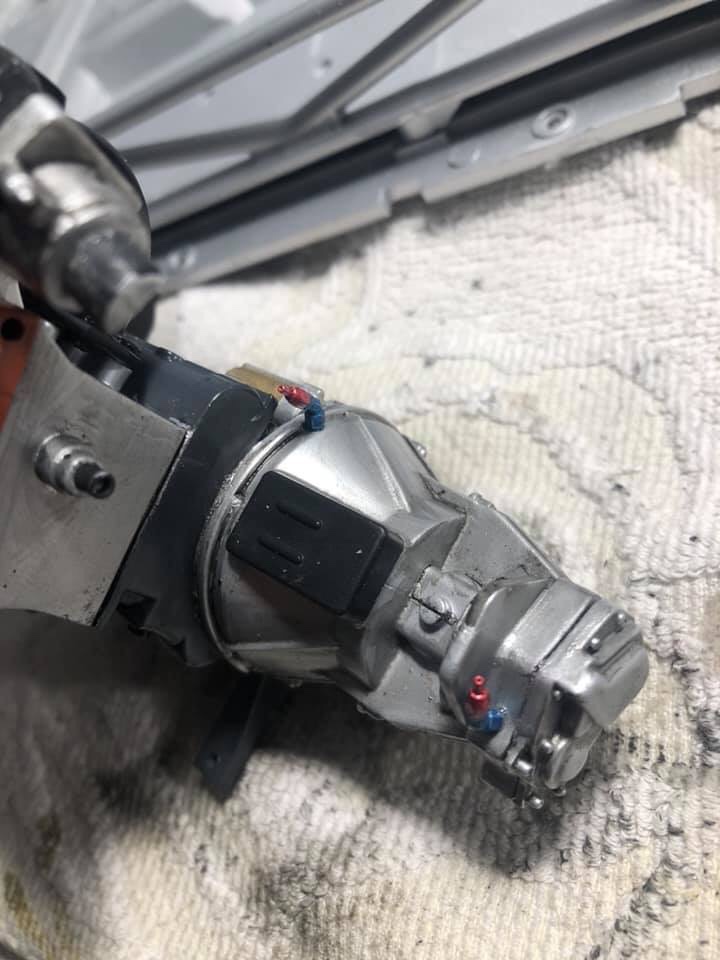

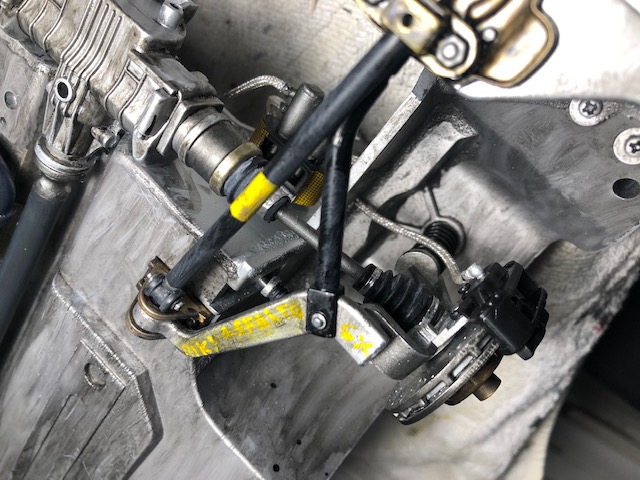

- aggiunto raccordo idraulico pompa frizione sul cambio
- aggiunto raccordo raffreddamento olio cambio
- montaggio presa aria abitacolo modificata e con extra piastra kevlar al firewall
- aggiunto connettore per futuro cablaggio sensore posizione farfalla
- ricostruito totalmente pressostato benzina

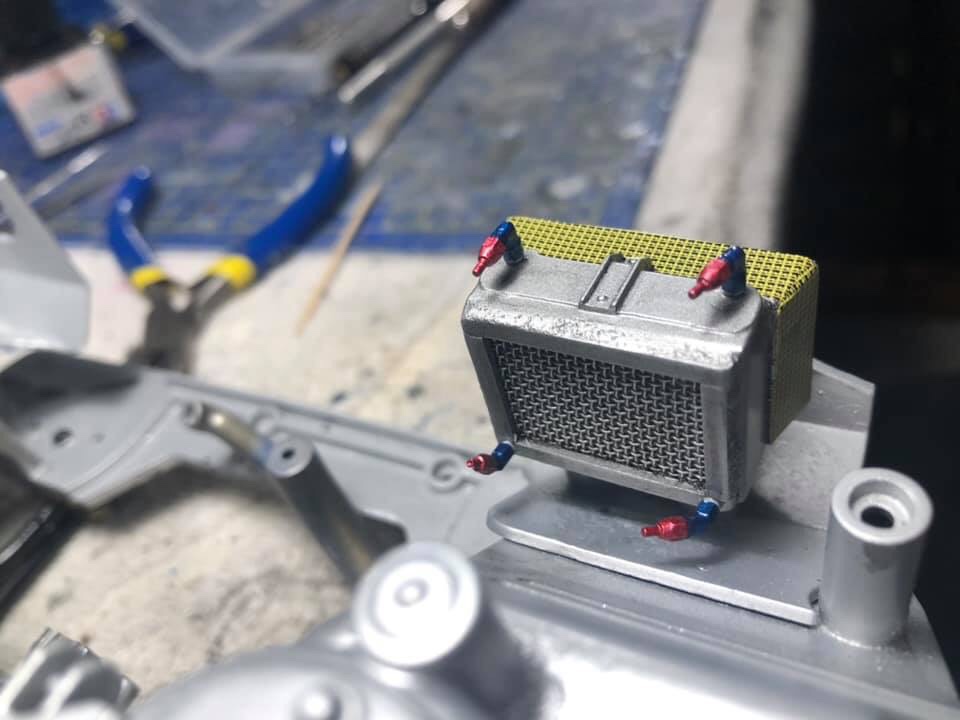

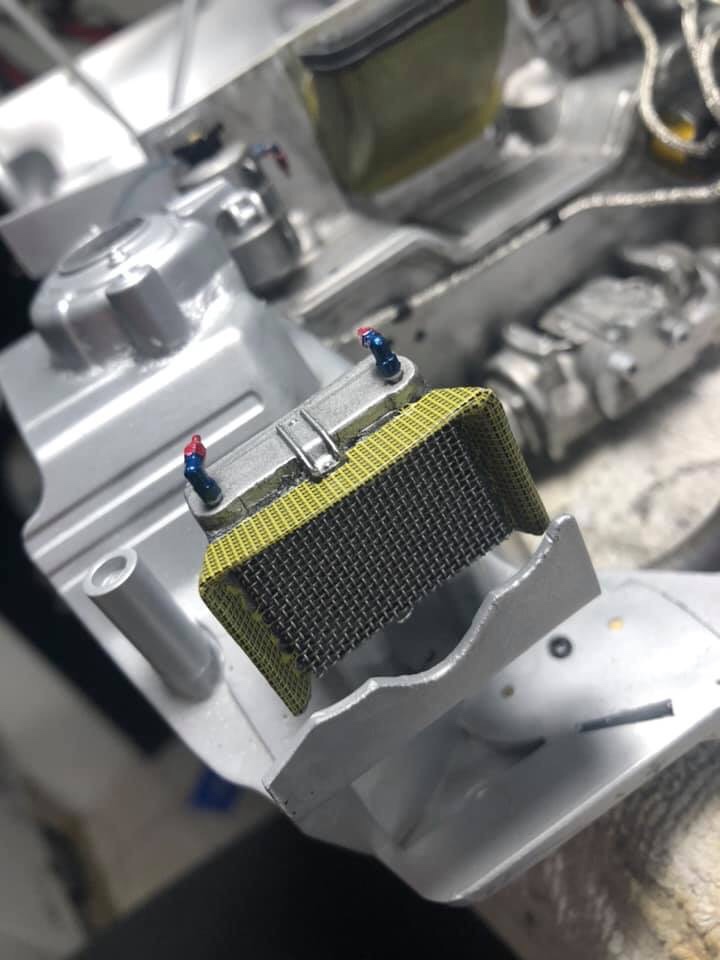

- montaggio radiatore olio cambio e idroguida con extra raccordi idraulici
- stesura tubi idraulici raffreddamento idroguida

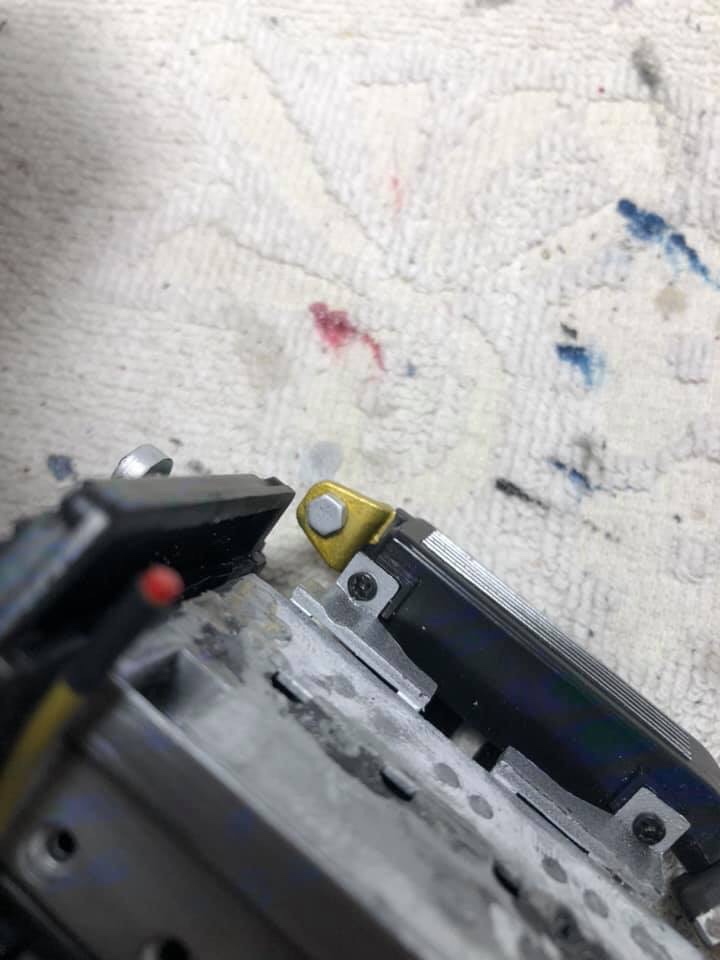

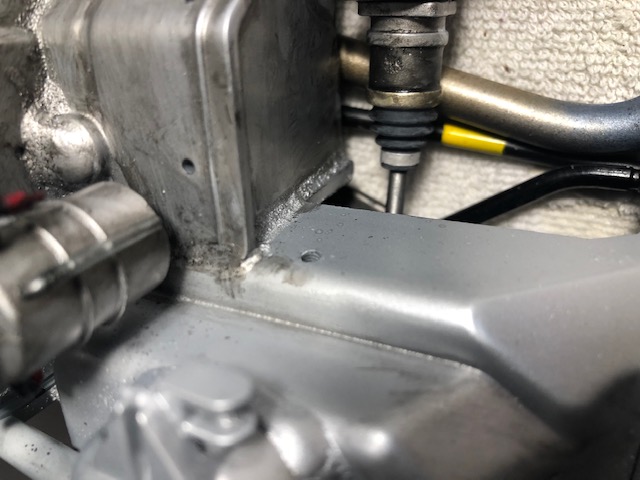

- aggiunta bullone (punch&die) per fissaggio pressostato benzina
- aggiunta raccordo idraulico su coperchio punterie per ritorno olio raffreddamento cambio
Matrimonio definitivo motore e cambio.
- aggiunto raccordo idraulico pompa frizione sul cambio
- aggiunto raccordo raffreddamento olio cambio
- montaggio presa aria abitacolo modificata e con extra piastra kevlar al firewall
- aggiunto connettore per futuro cablaggio sensore posizione farfalla
- ricostruito totalmente pressostato benzina
- montaggio radiatore olio cambio e idroguida con extra raccordi idraulici
- stesura tubi idraulici raffreddamento idroguida
- aggiunta bullone (punch&die) per fissaggio pressostato benzina
- aggiunta raccordo idraulico su coperchio punterie per ritorno olio raffreddamento cambio
Matrimonio definitivo motore e cambio.
- frah2o
- Knight User
- Messaggi: 777
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

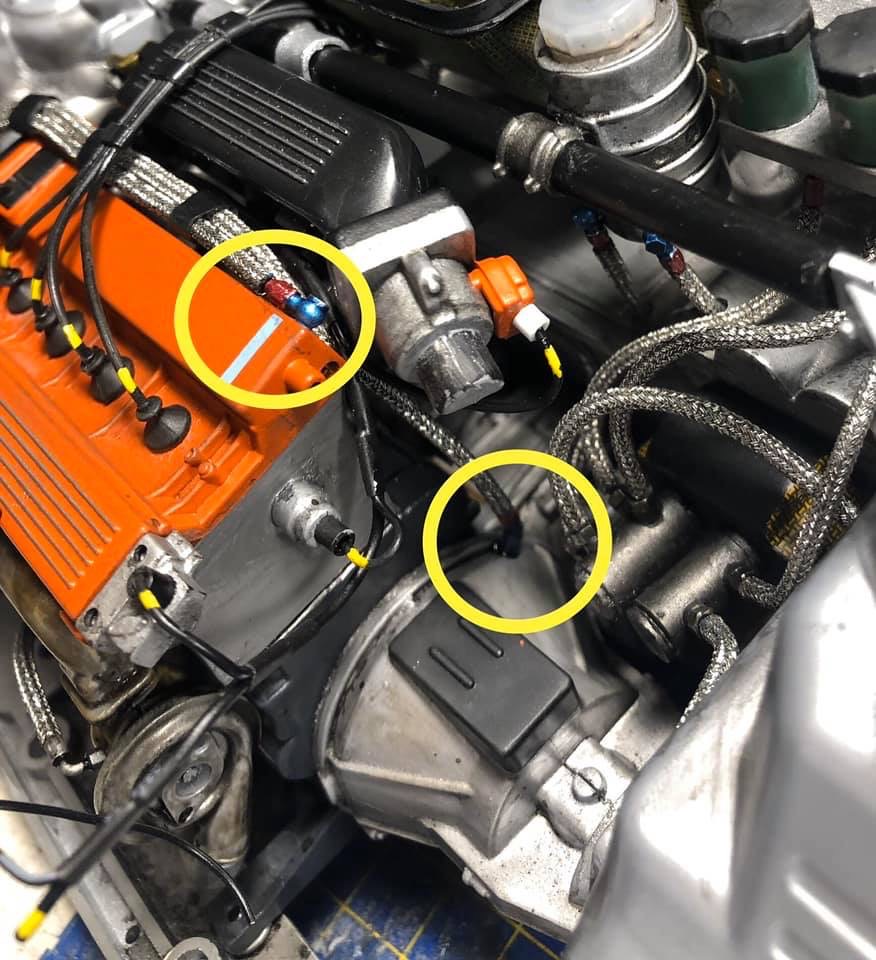

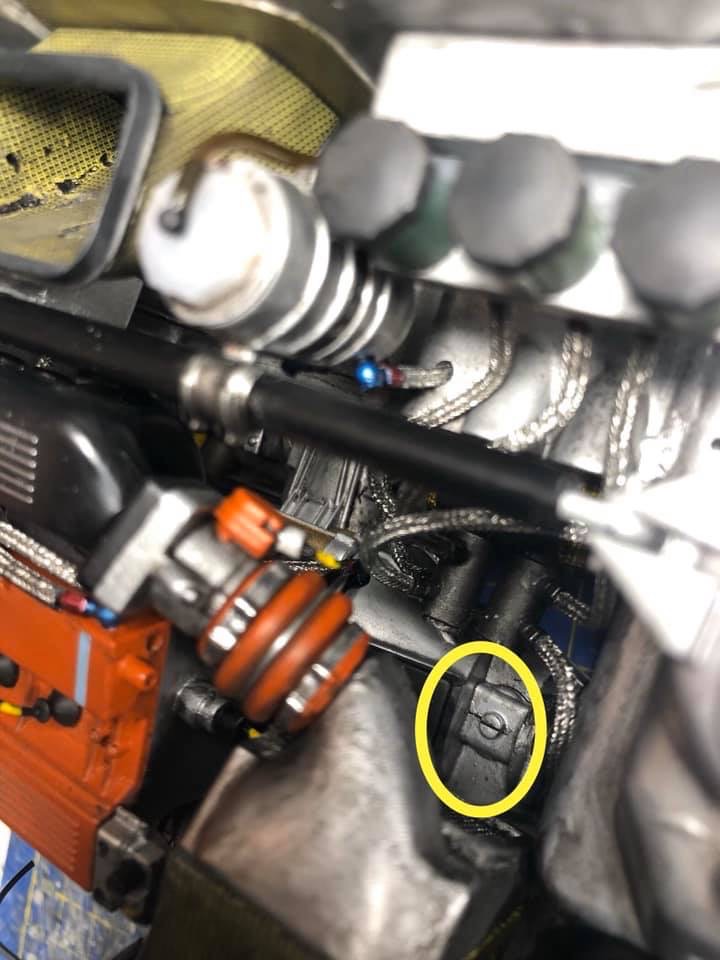

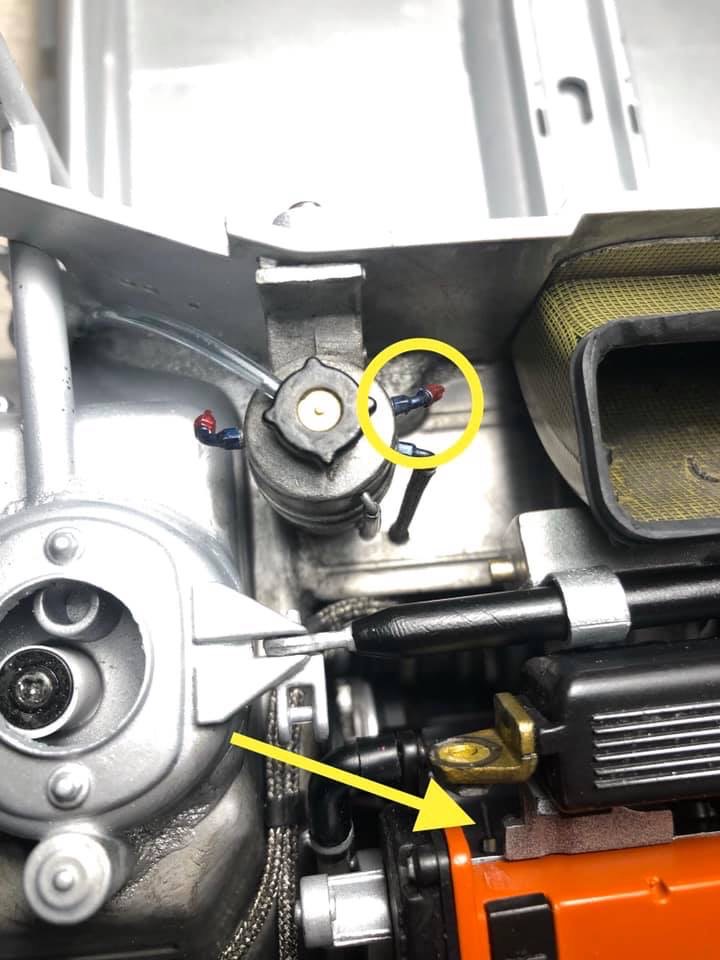

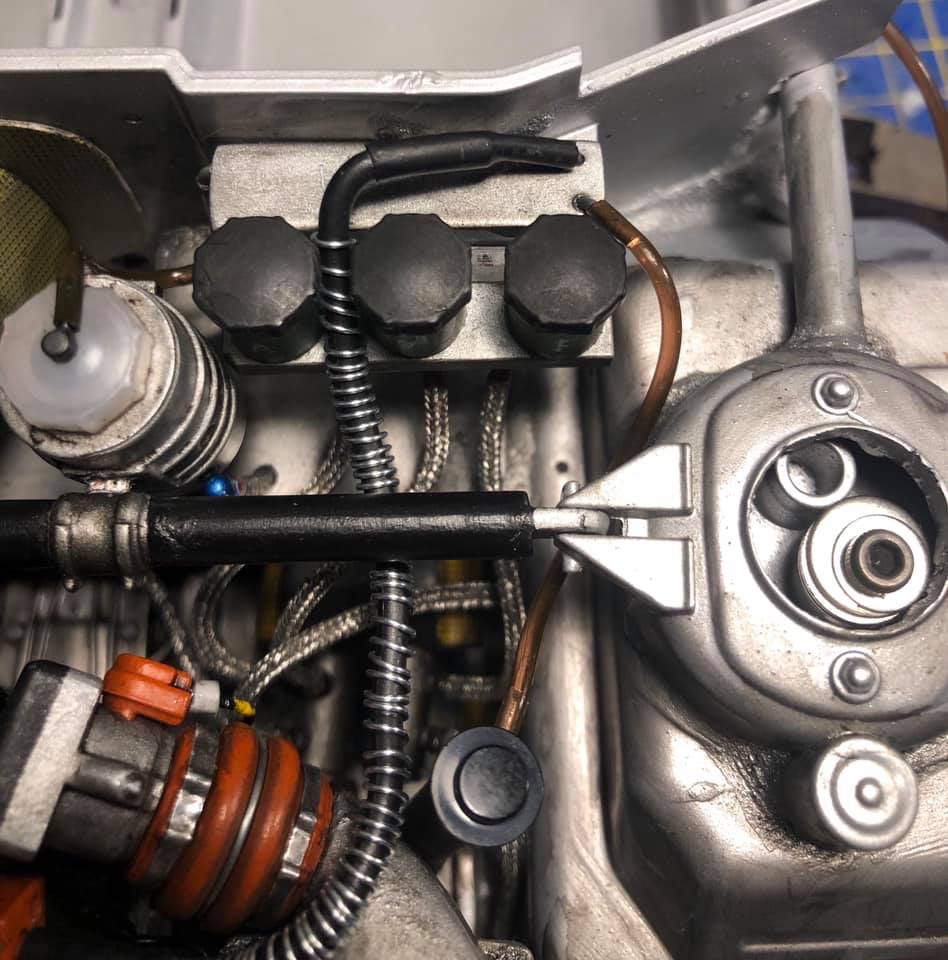

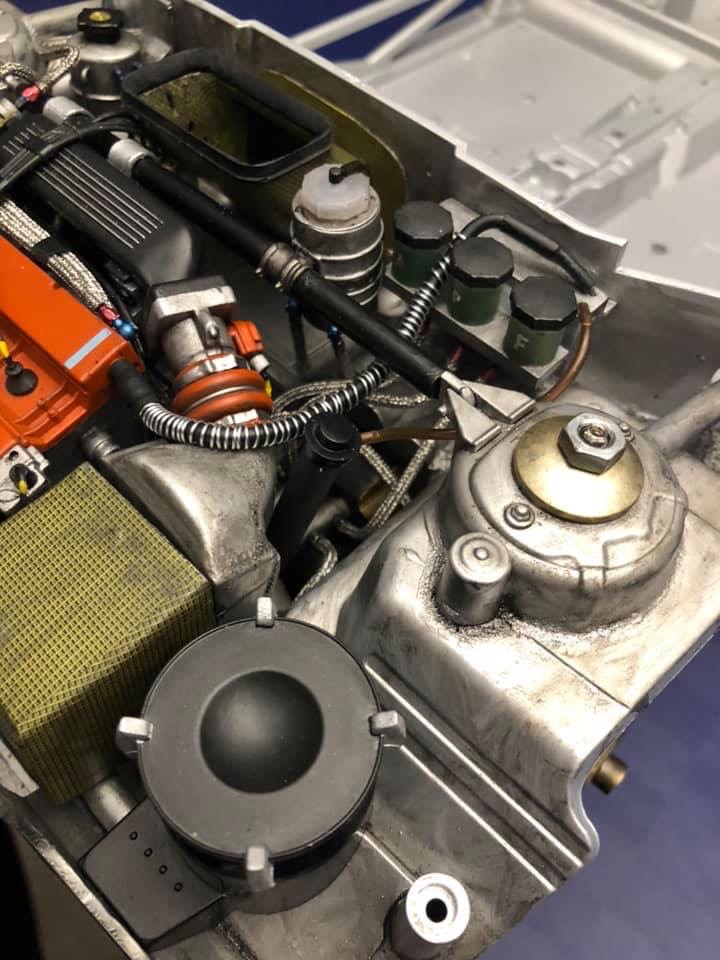

Continuo col motore:

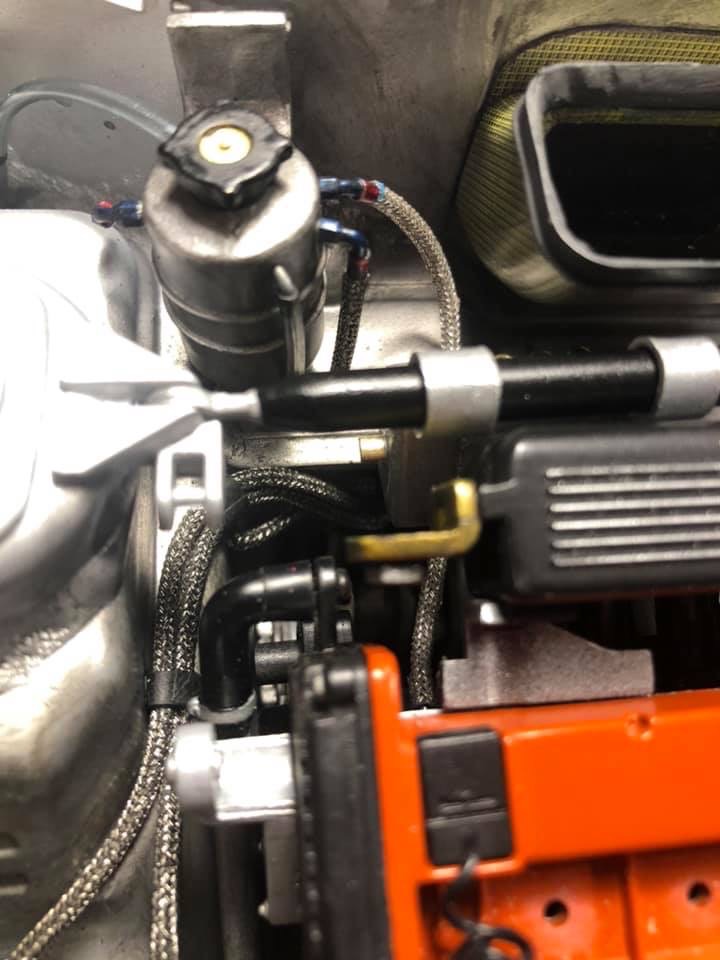

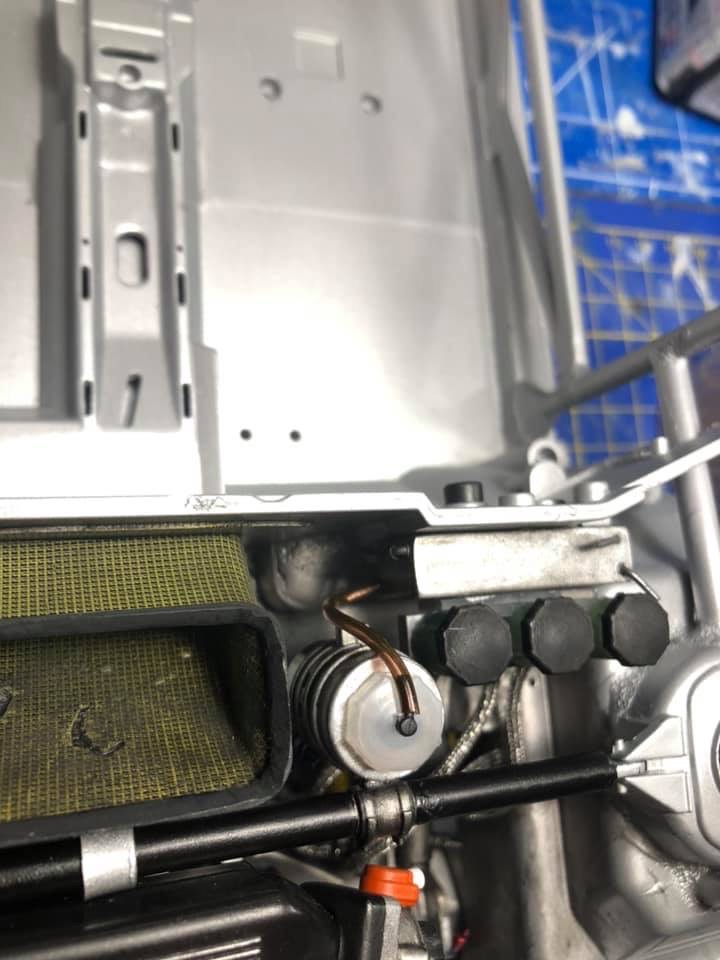

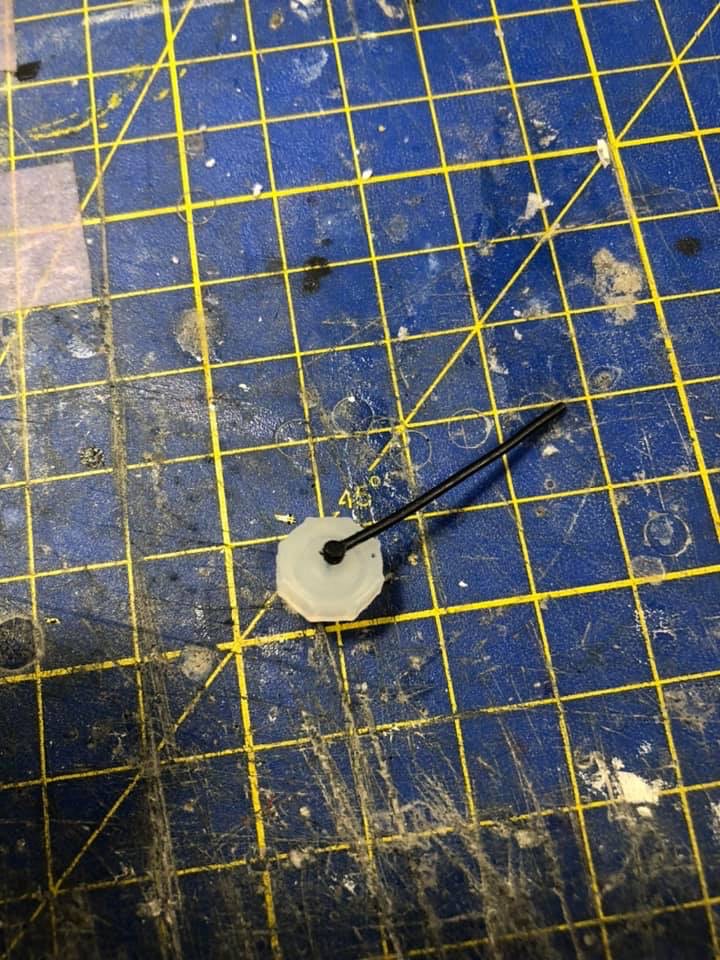

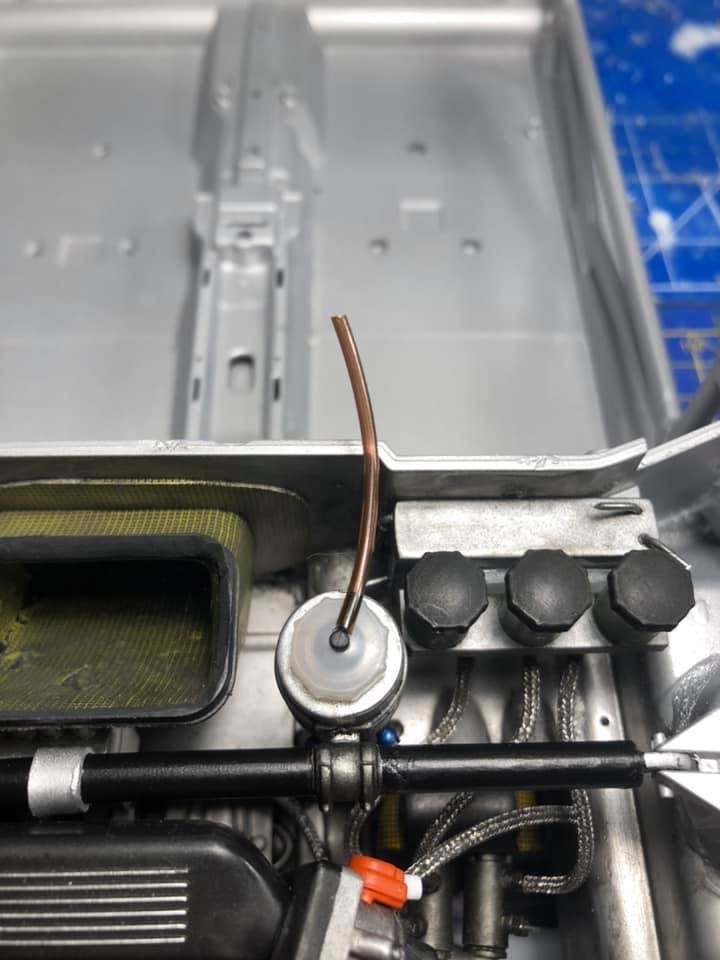

- Modificato il tubo di sfiato sel serbatoio idroguida: tagliato il tubo nero e aggiunto tubo marrone trasparente per poi collegarlo al serbatoio recupero vapori olio
- Aggiunta la tubazione idraulica per il serbatoio idroguida

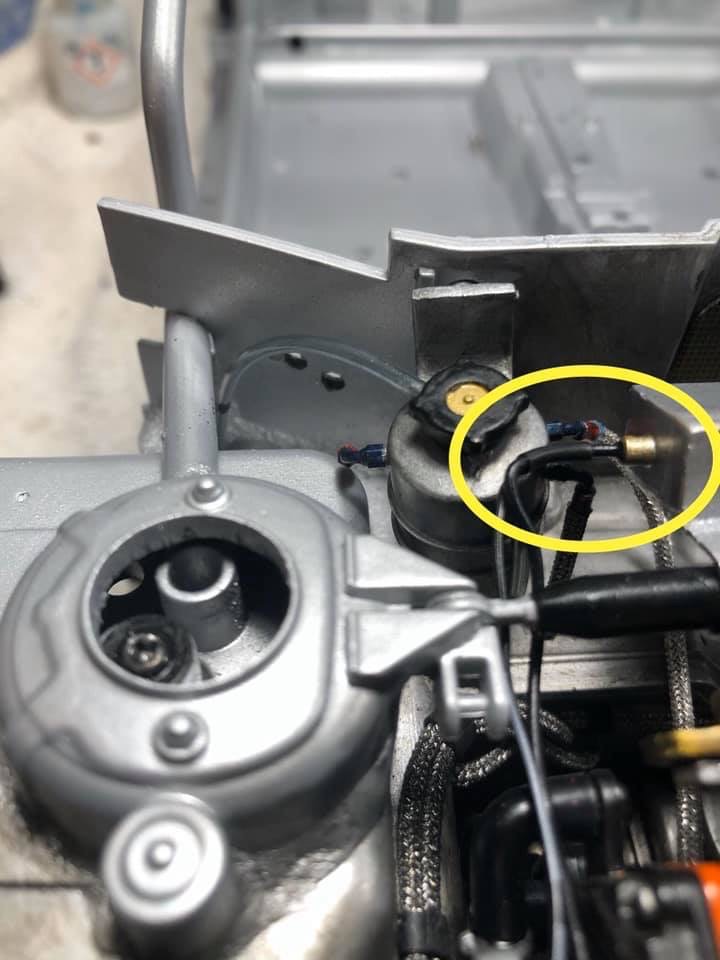

- Collegato il tubo in treccia della frizione
- Collegato il tubo idraulico tra il vaso di espansione e il raccordo posteriore sul monoblocco

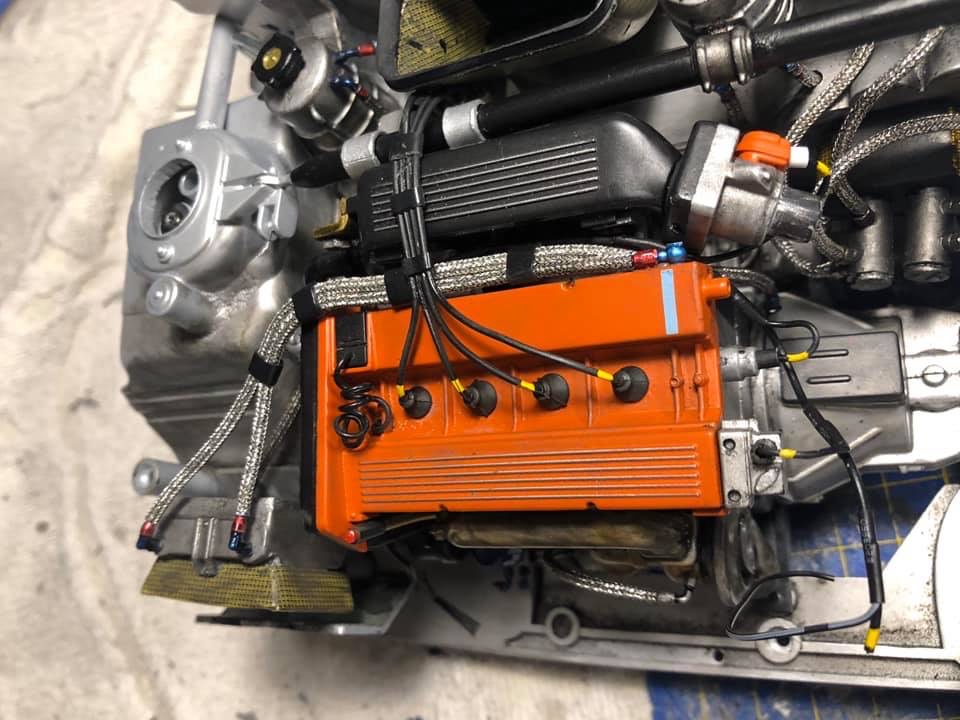

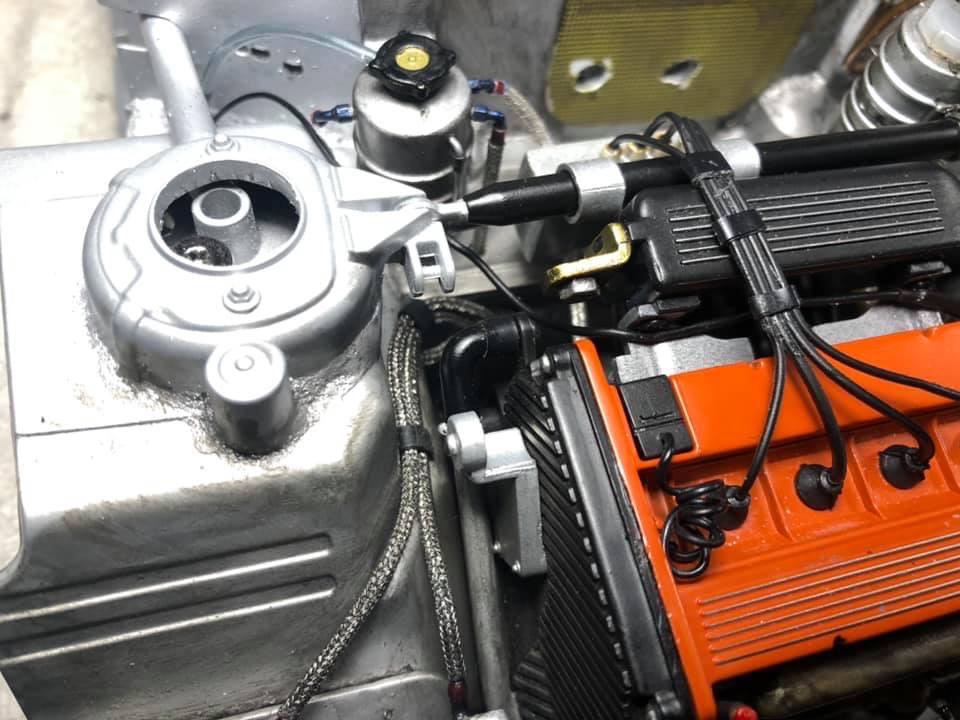

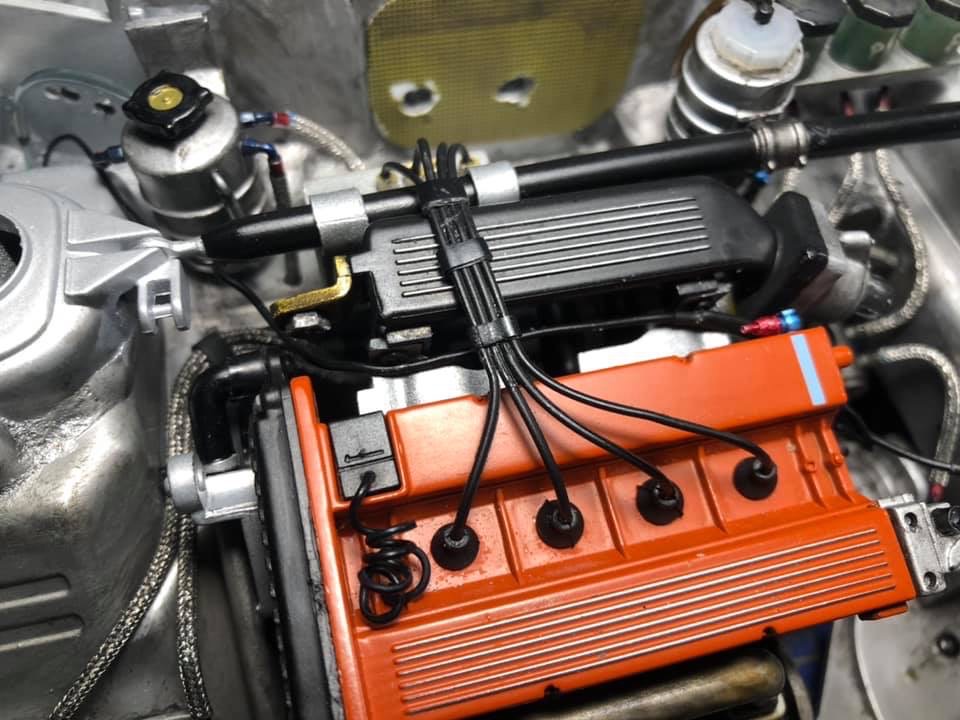

- Modificati i cavi candele (accorciati e fascettati) e collegati alla centralina IAW
- Collegato il tubo di lubrificazione turbina tra il supporto filtro e la girante del turbo lato scarico

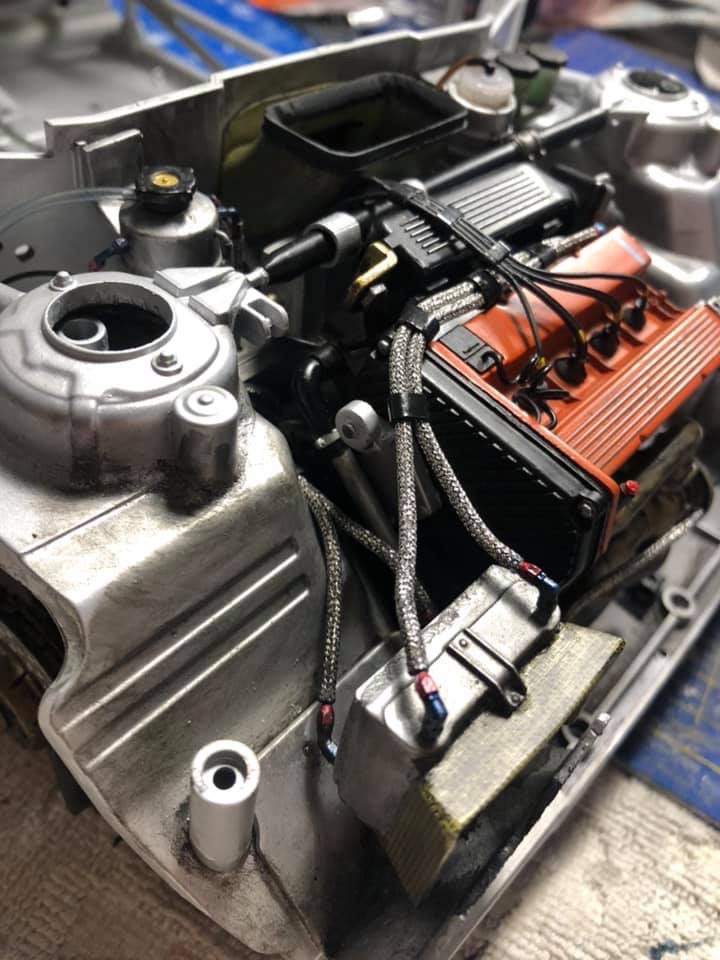

- Stesa prima parte dell'impianto elettrico: collegato centralina iaw, sensore di posizione farfalla, bulbo temperatura motore, sensore posizione cammes, e steso futuro collegamento per il bulbo temperatura radiatore il motorino della ventola.
- Modificato il tubo di sfiato sel serbatoio idroguida: tagliato il tubo nero e aggiunto tubo marrone trasparente per poi collegarlo al serbatoio recupero vapori olio
- Aggiunta la tubazione idraulica per il serbatoio idroguida
- Collegato il tubo in treccia della frizione
- Collegato il tubo idraulico tra il vaso di espansione e il raccordo posteriore sul monoblocco

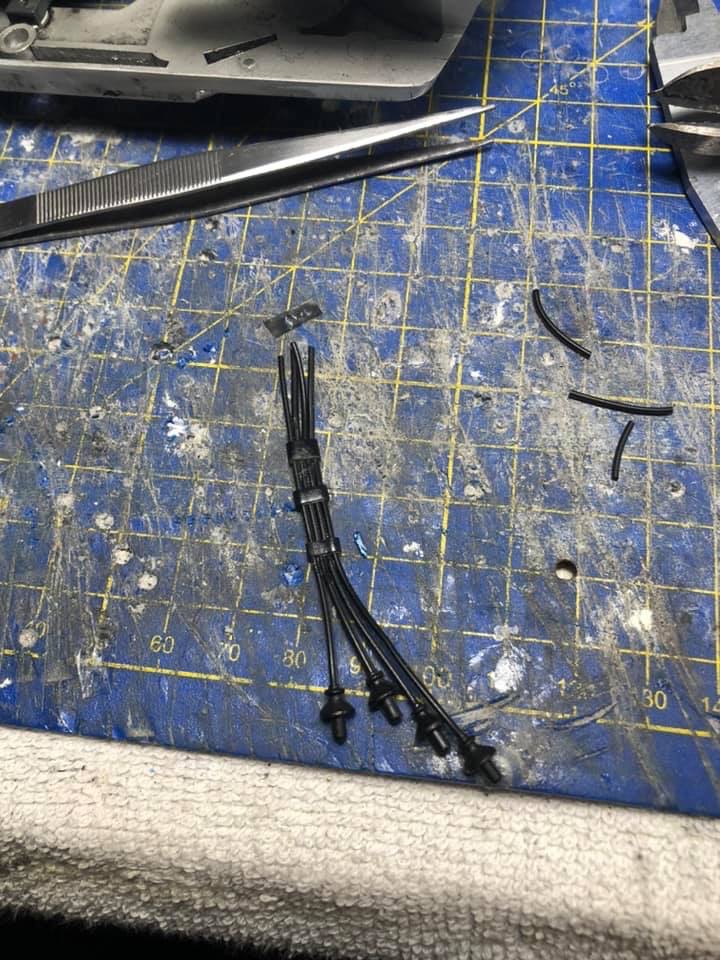

- Modificati i cavi candele (accorciati e fascettati) e collegati alla centralina IAW
- Collegato il tubo di lubrificazione turbina tra il supporto filtro e la girante del turbo lato scarico
- Stesa prima parte dell'impianto elettrico: collegato centralina iaw, sensore di posizione farfalla, bulbo temperatura motore, sensore posizione cammes, e steso futuro collegamento per il bulbo temperatura radiatore il motorino della ventola.
- frah2o
- Knight User
- Messaggi: 777
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

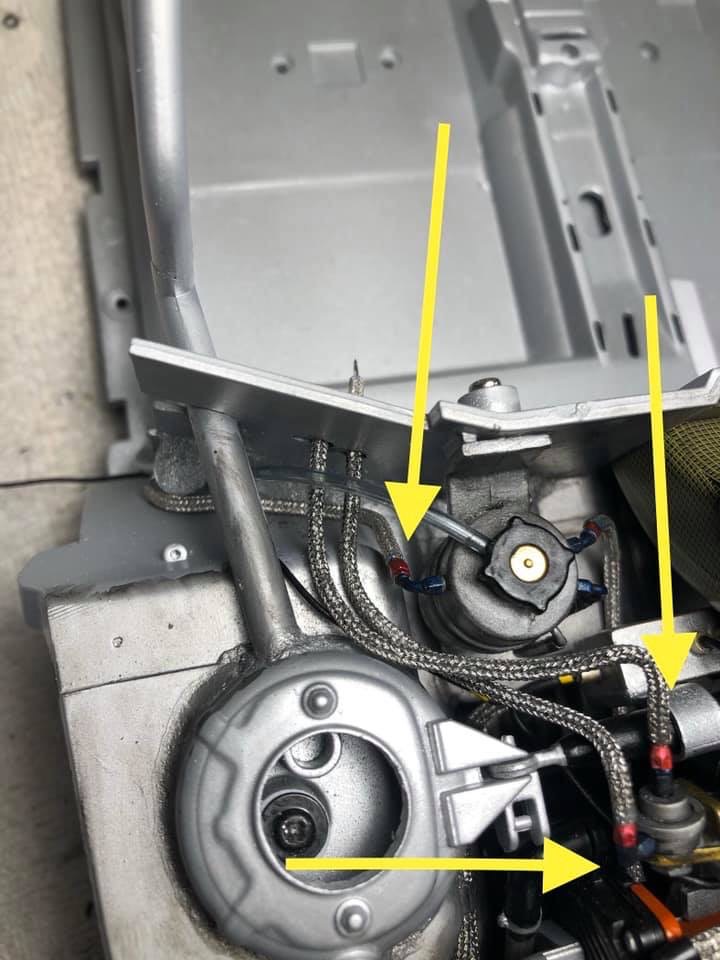

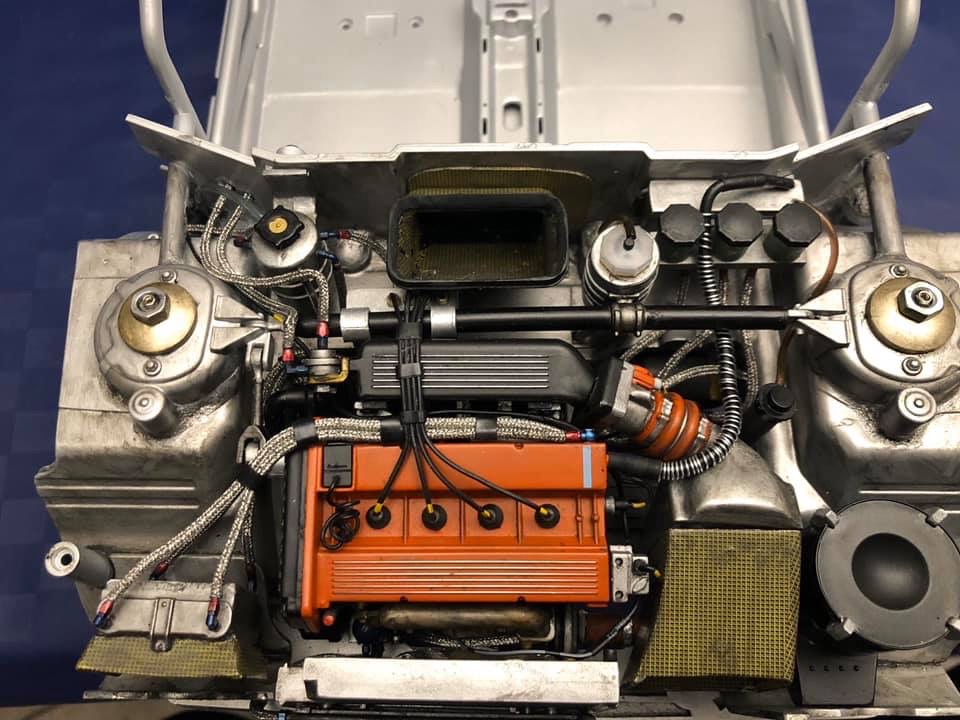

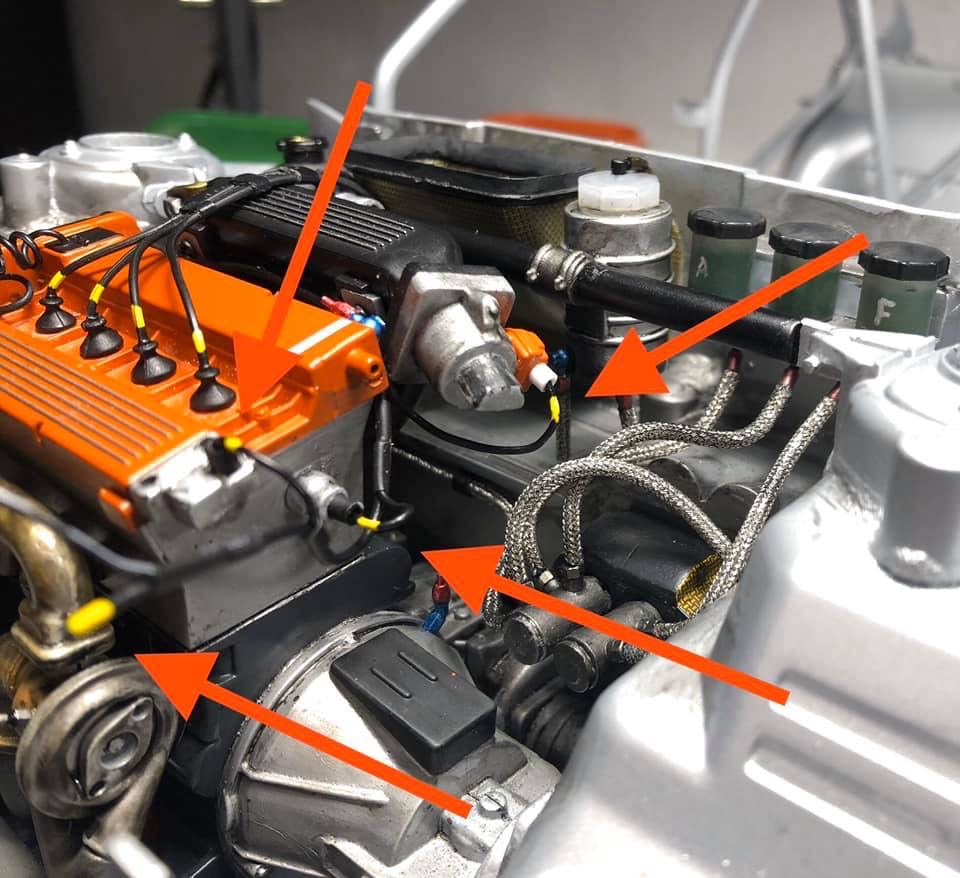

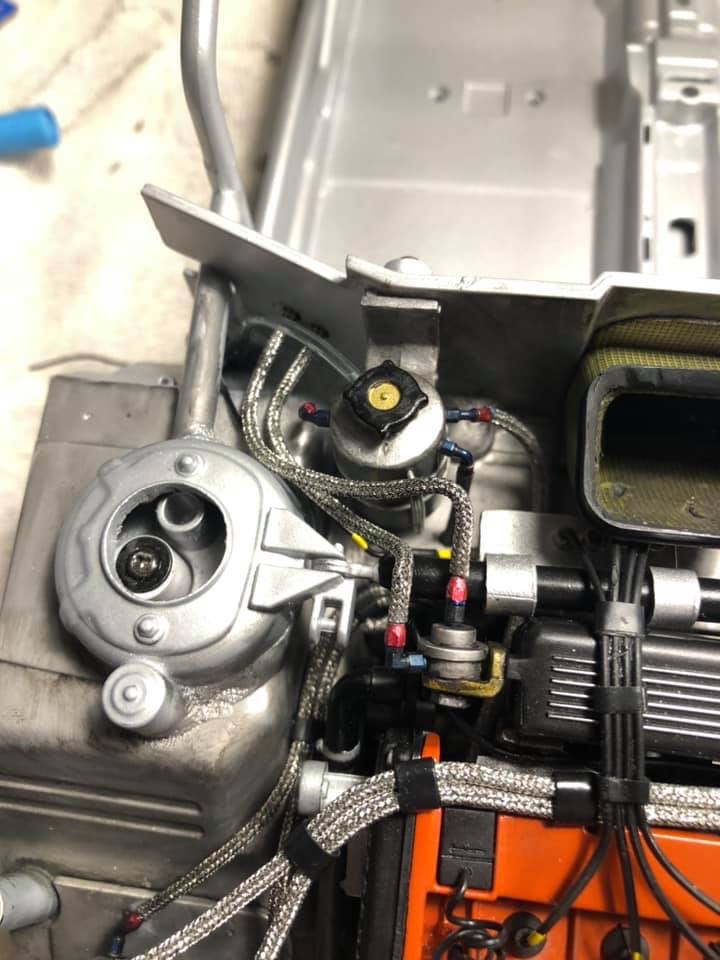

Tornando al motore (e ormai ci siamo quasi)

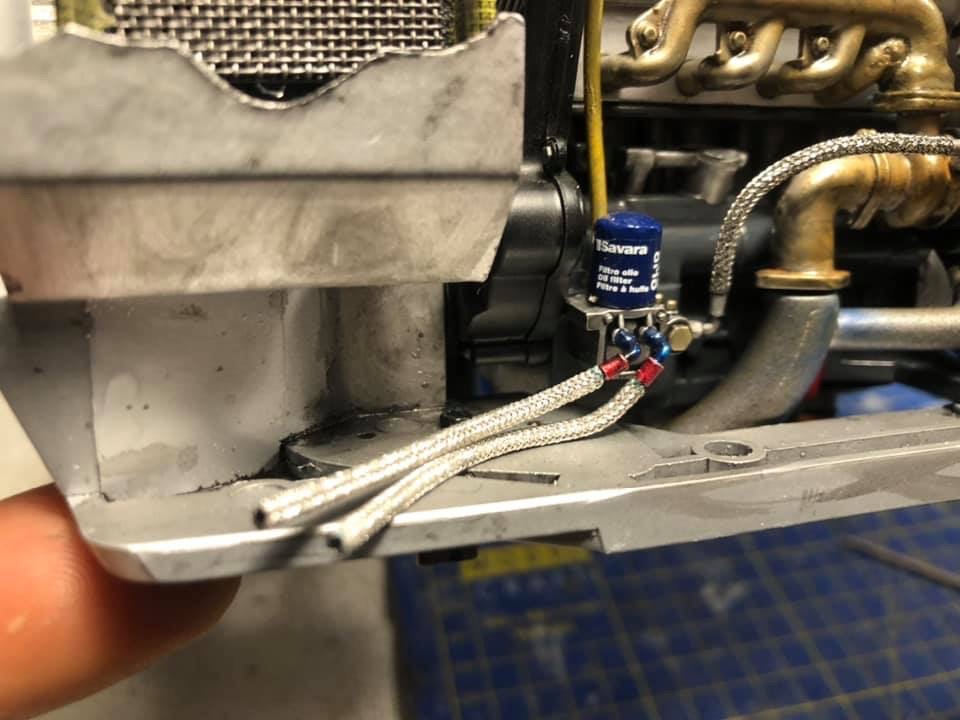

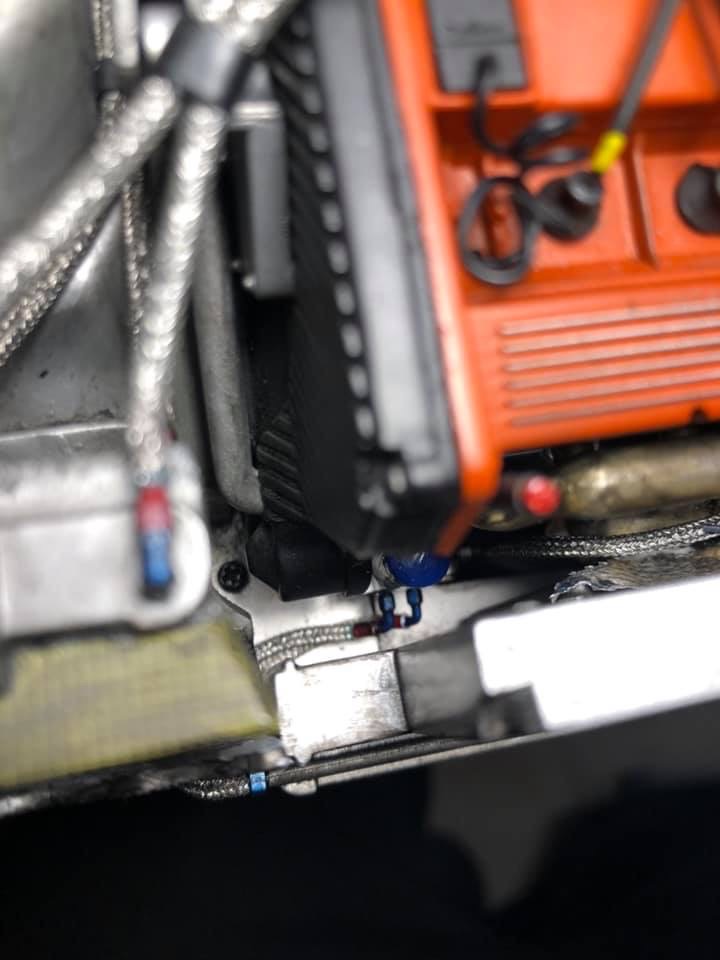

- collegati i due tubi idraulici che raffreddano l'olio cambio.
- collegati i tubi di mandata e ritorno della benzina al regolatore pressione ricostruito
- collegato ultimo tubo del circuito acqua collocoato sul vaso di espansione

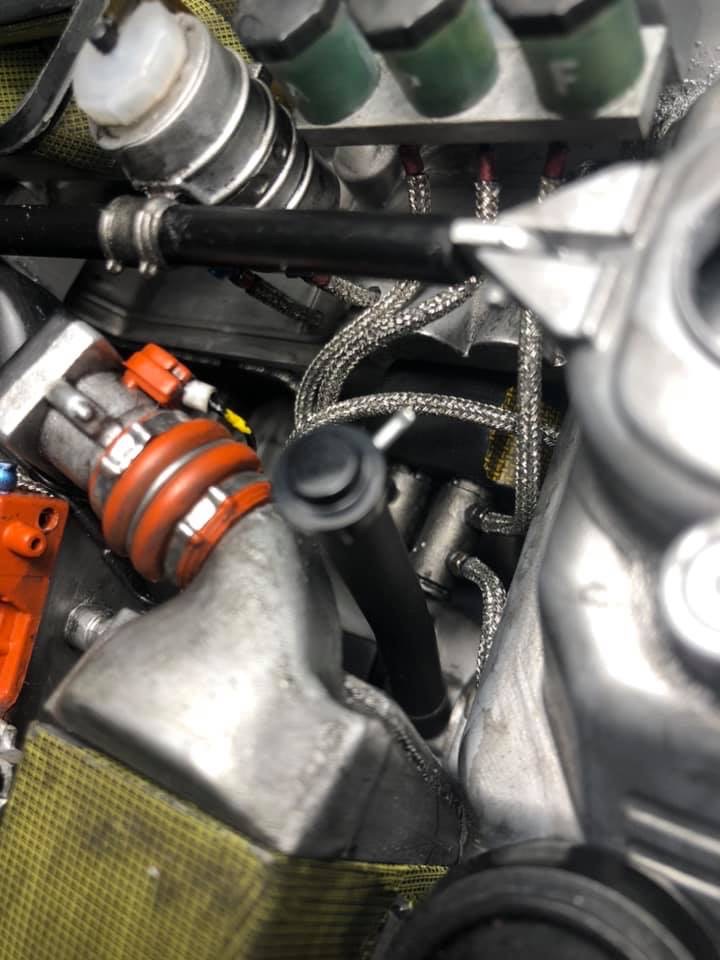

- aggiunto manicotto siliconico (ottenuto con termorestringente) sul condotto di sovralimentazione tra turbo e scatola filtro aria

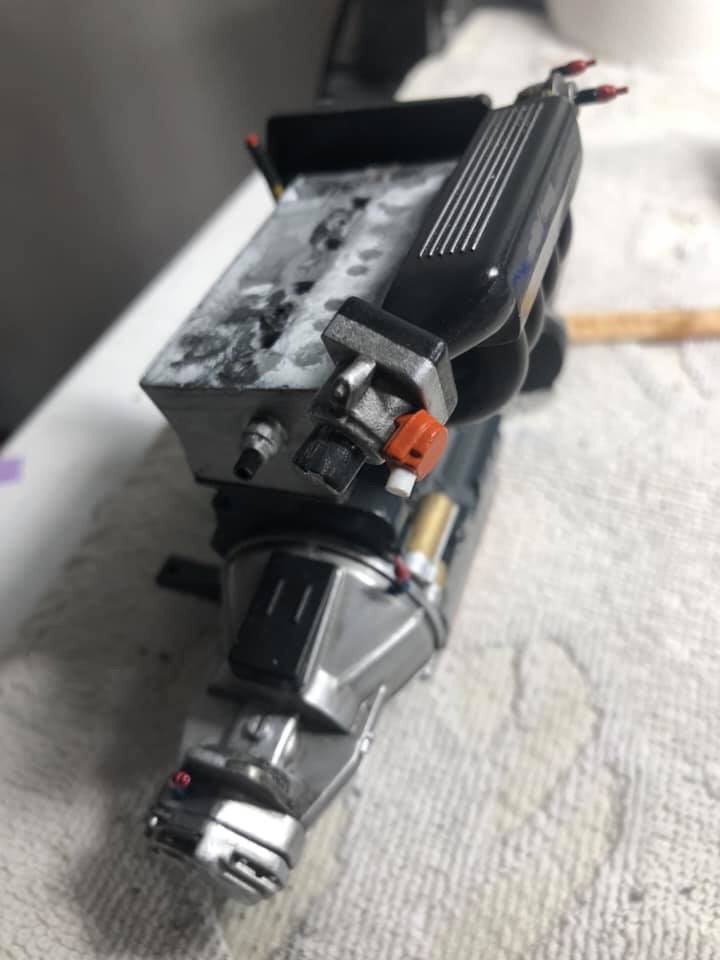

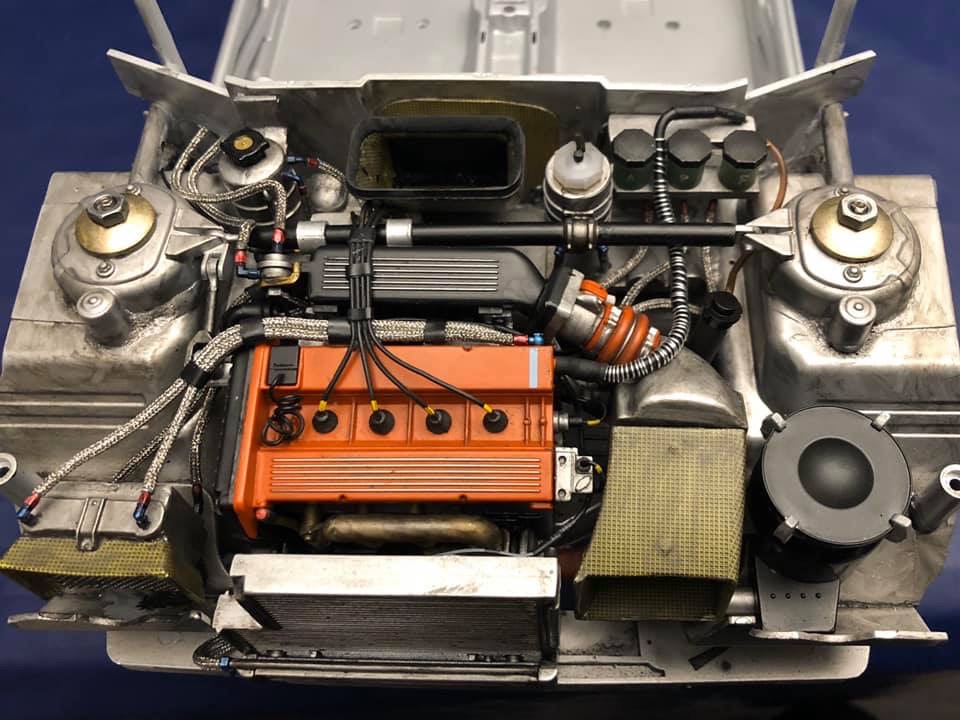

Montata convogliatore intercooler e prima parte della scatola filtro aria
Mancano ancora 3-4 dettagli e il radiatore dell'acqua e il motore posso dire che è completo.
- collegati i due tubi idraulici che raffreddano l'olio cambio.
- collegati i tubi di mandata e ritorno della benzina al regolatore pressione ricostruito
- collegato ultimo tubo del circuito acqua collocoato sul vaso di espansione
- aggiunto manicotto siliconico (ottenuto con termorestringente) sul condotto di sovralimentazione tra turbo e scatola filtro aria
Montata convogliatore intercooler e prima parte della scatola filtro aria
Mancano ancora 3-4 dettagli e il radiatore dell'acqua e il motore posso dire che è completo.
- Bonovox
- L'eletto
- Messaggi: 21876
- Iscritto il: 6 aprile 2009, 0:17
- Che Genere di Modellista?: Caccia moderni, F-4 Phantom in primis, anche se qualcuno mi fa venir voglia di eliche.
- Aerografo: si
- colori preferiti: Gunze - Tamiya - Alclad
- scratch builder: si
- Club/Associazione: FAIdaTE :))
- Nome: Francesco
- Località: Siracusa
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91
O sei un ingegnere meccanico o lavori alla Lancia.
Ciao e B(u)onomodellismoVox a tutti
"Quello che so fare ancora non lo so, però quel poco che faccio lo faccio bene!" (questa è mia)
"Il mio avversario è colui che ancora non sa di essere sconfitto" (...sempre mia)
”La curiosità a volte porta a sbagliare ecco perché mi faccio i caxxi miei” (…ancora mia)
"Quello che so fare ancora non lo so, però quel poco che faccio lo faccio bene!" (questa è mia)
"Il mio avversario è colui che ancora non sa di essere sconfitto" (...sempre mia)
”La curiosità a volte porta a sbagliare ecco perché mi faccio i caxxi miei” (…ancora mia)
- frah2o
- Knight User
- Messaggi: 777
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91
AHAHAHAHHAHAHA.....no, magari. Mi piace la meccanica e molti lavori me li faccio da solo e quindi un pò aiuta anche a livello modellistico

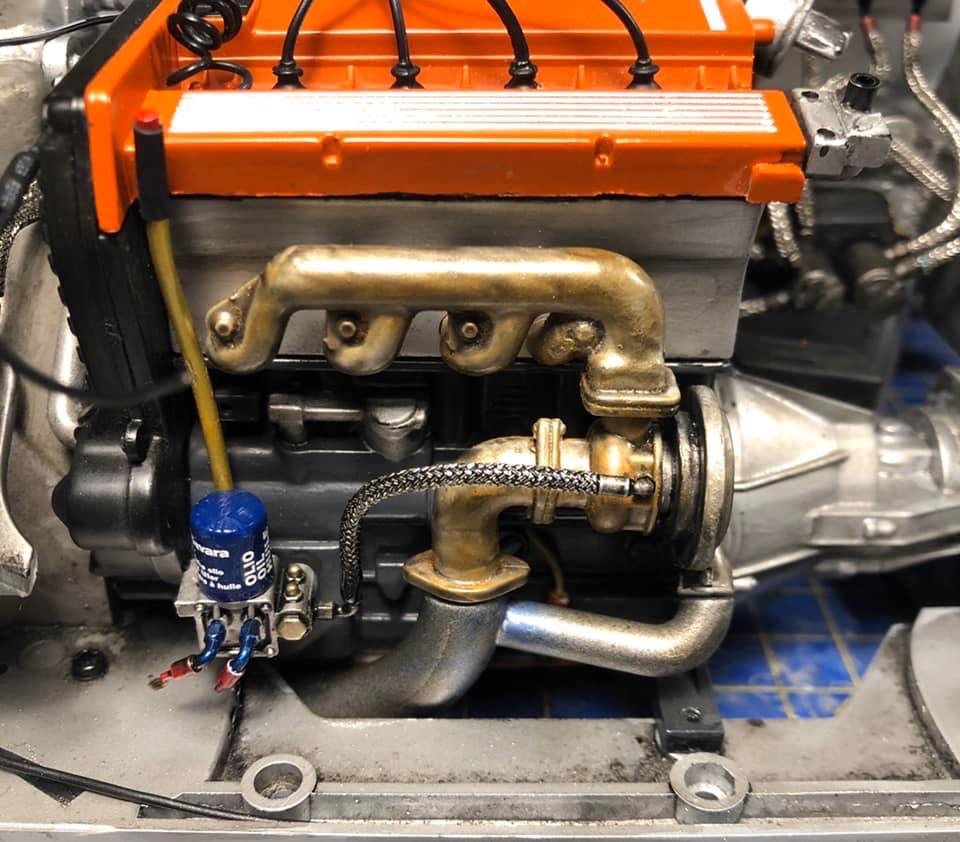

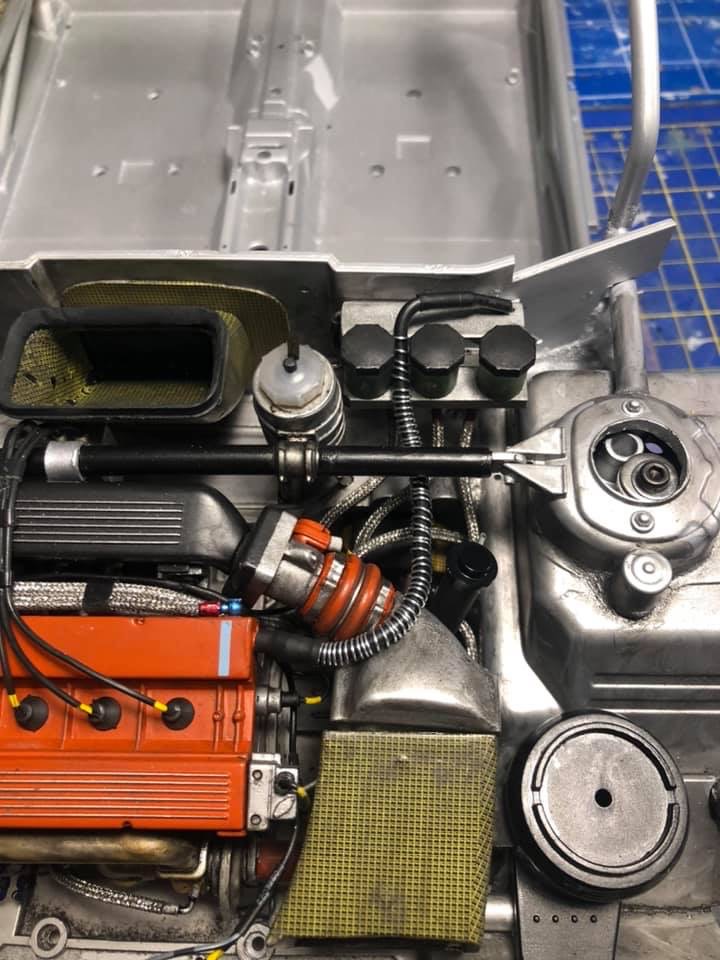

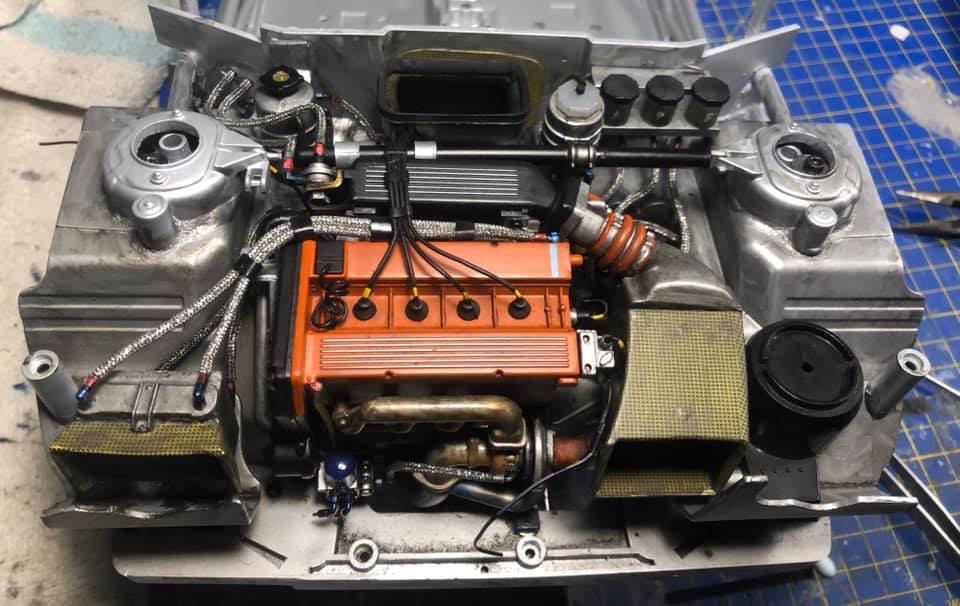

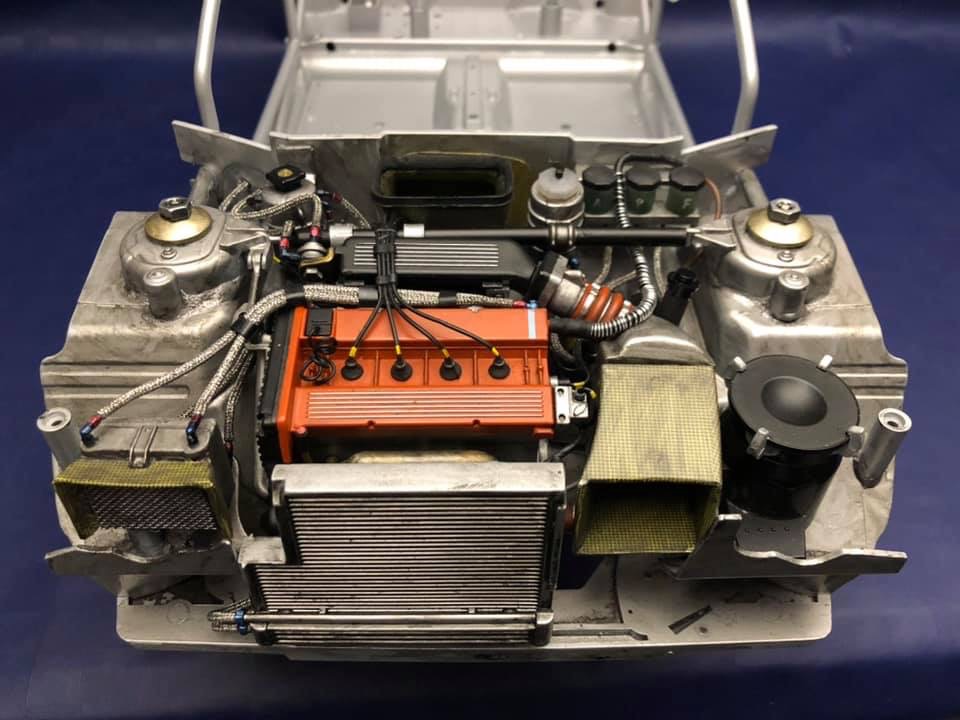

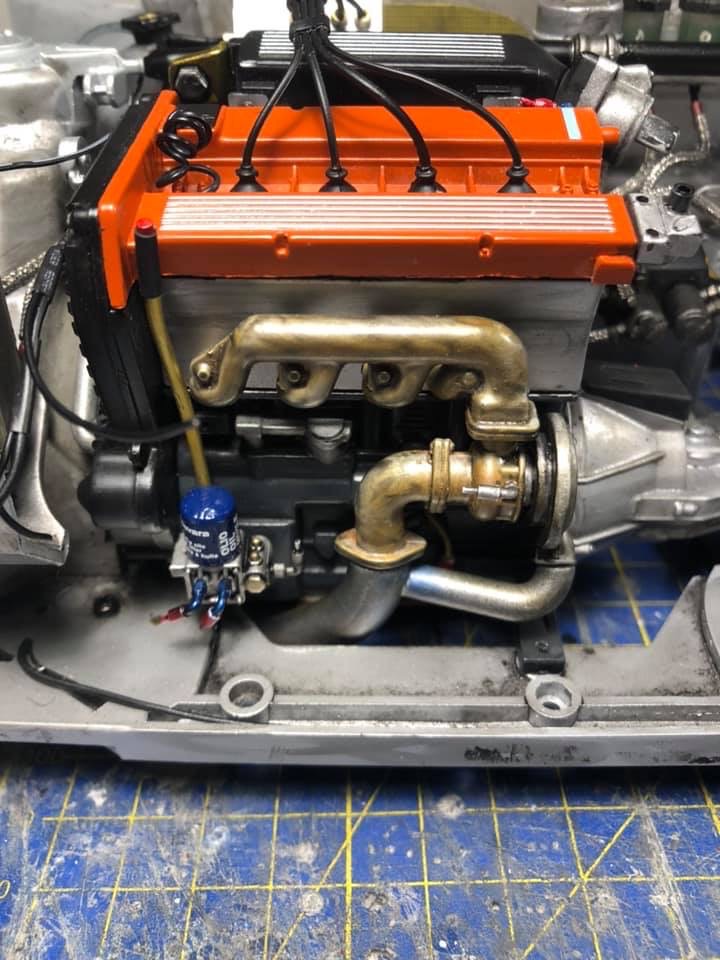

Motore direi terminato.

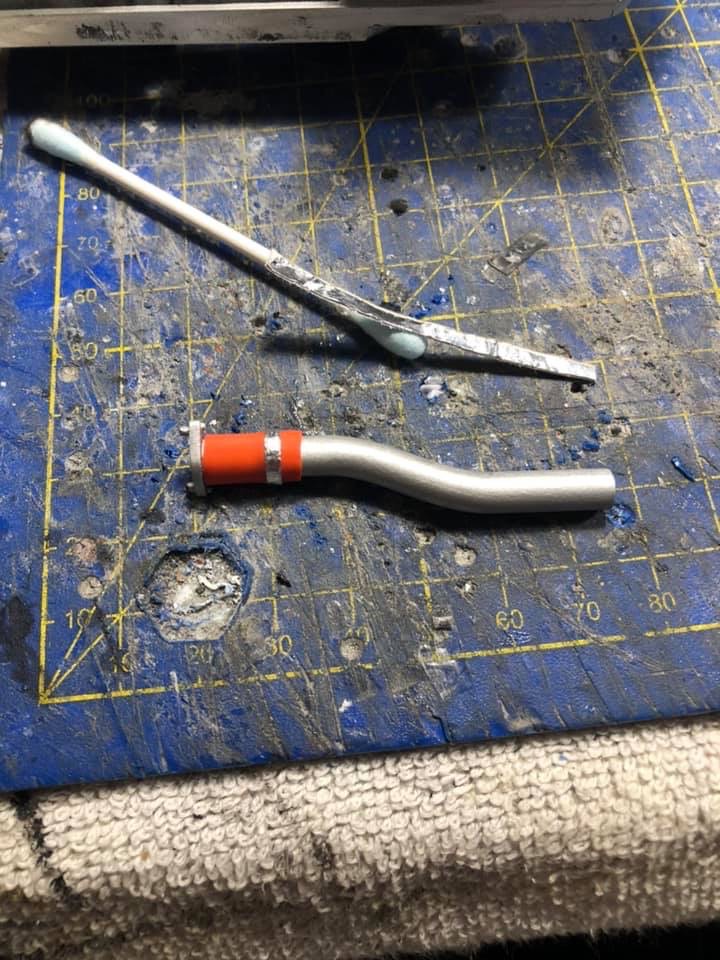

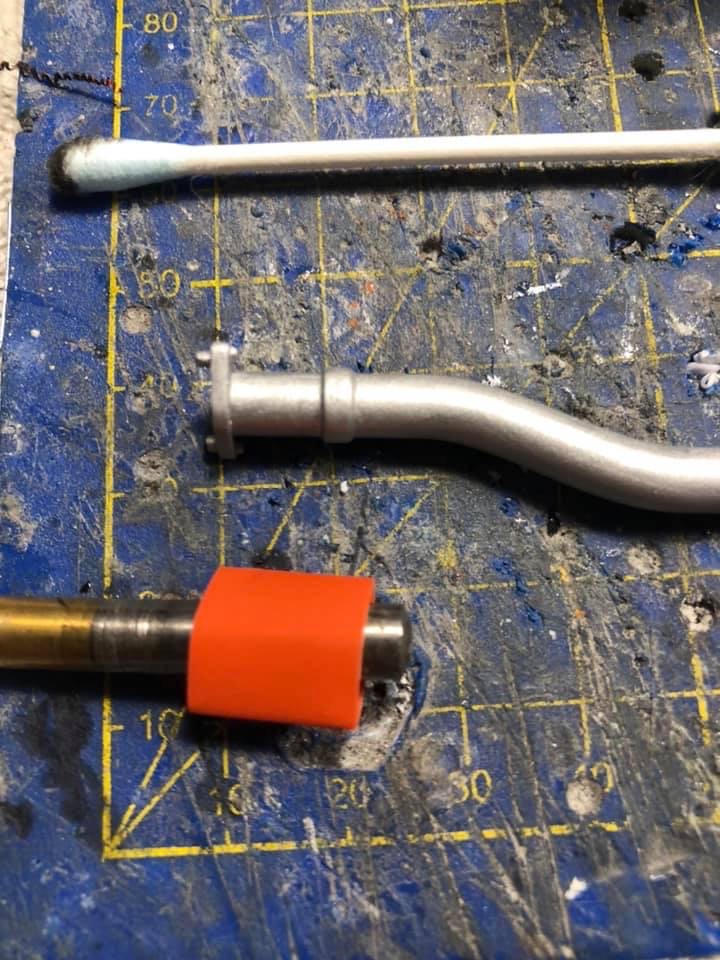

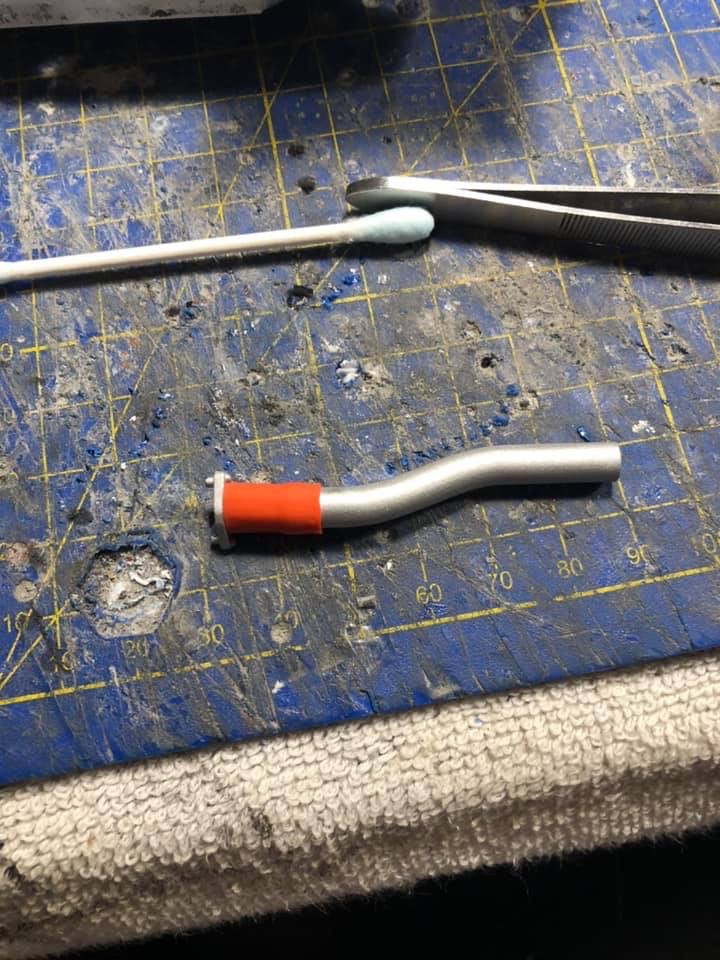

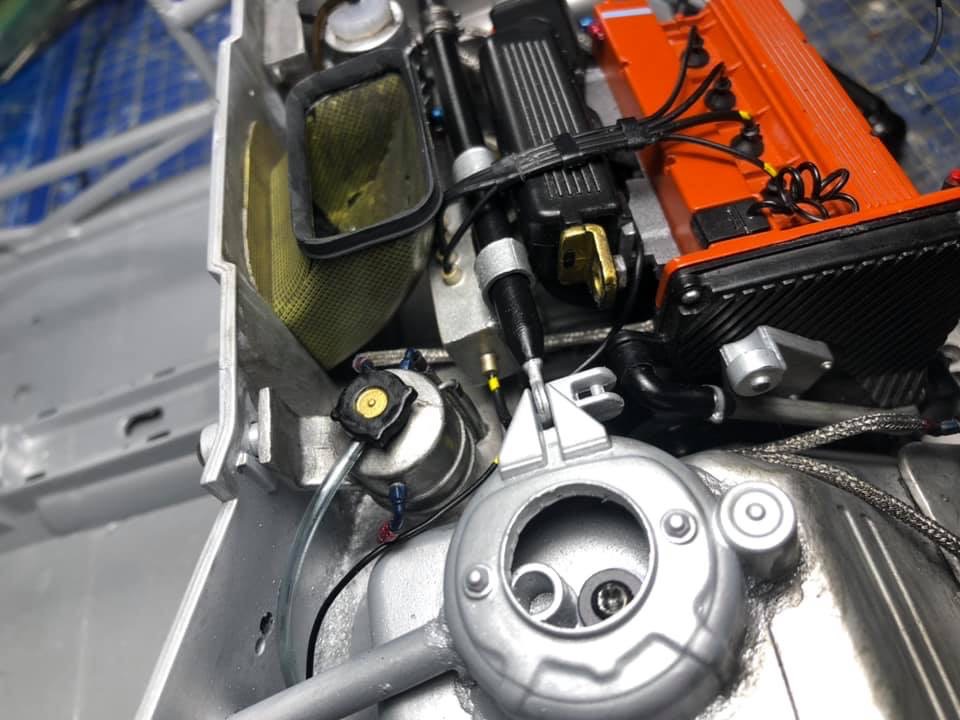

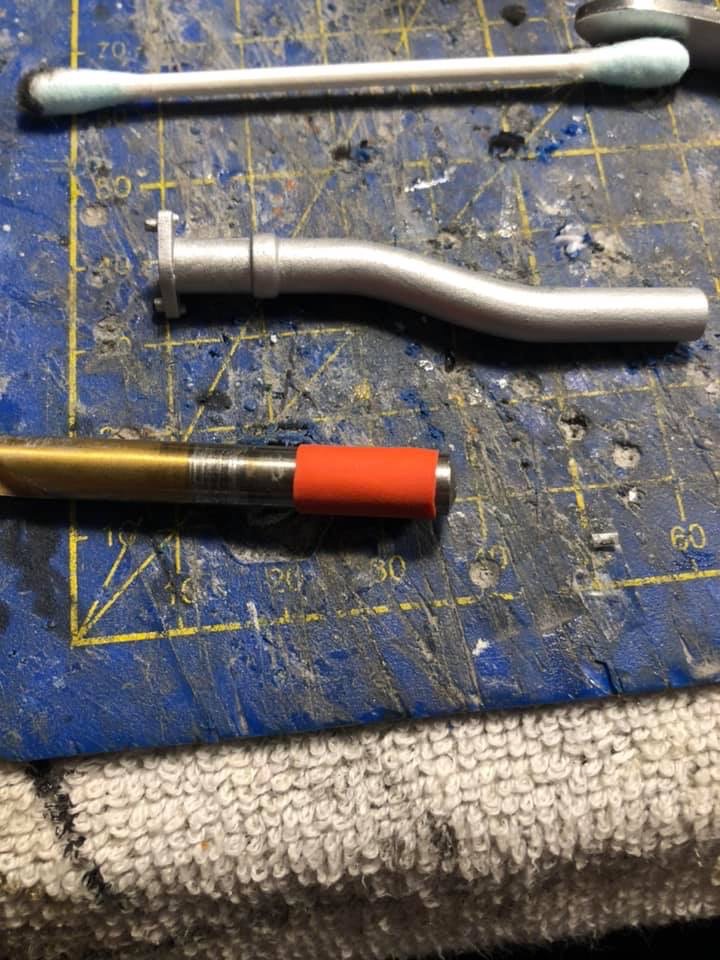

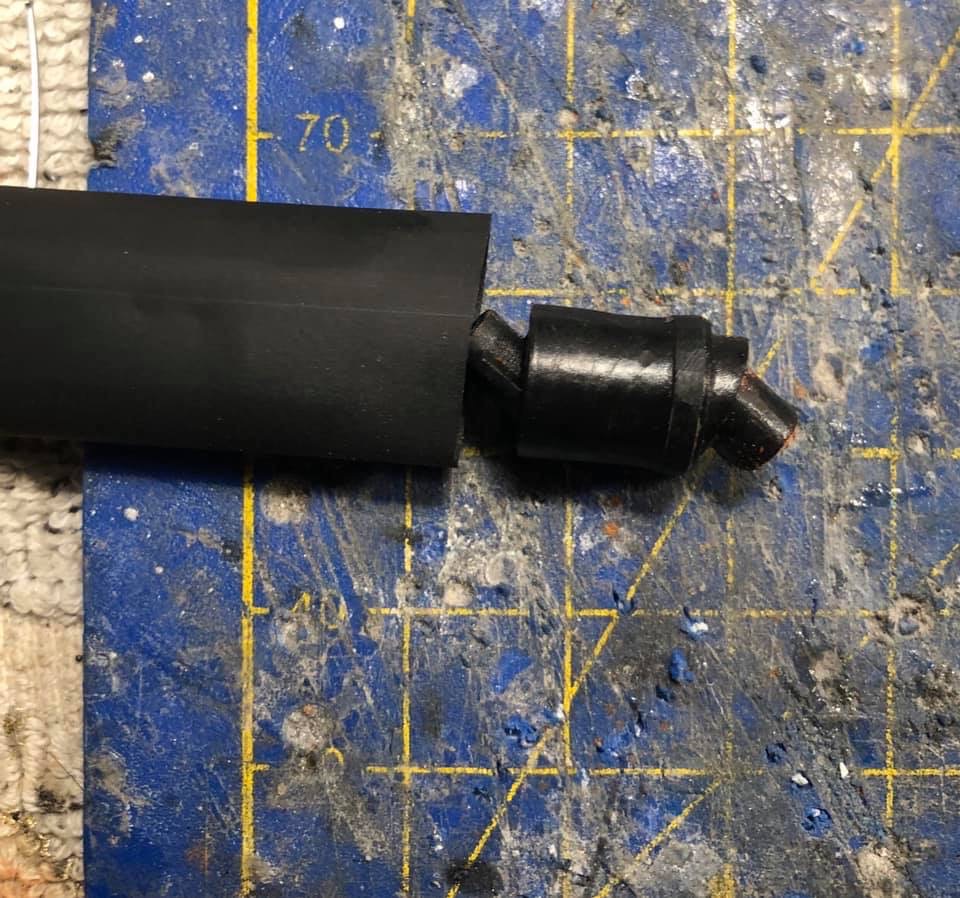

- costruito tubo carico olio cambio (tubo stirene, termorestringente e nuovo tappo con raccordo)
- collegato tubo recupero vapori olio del condotto carico olio cambio

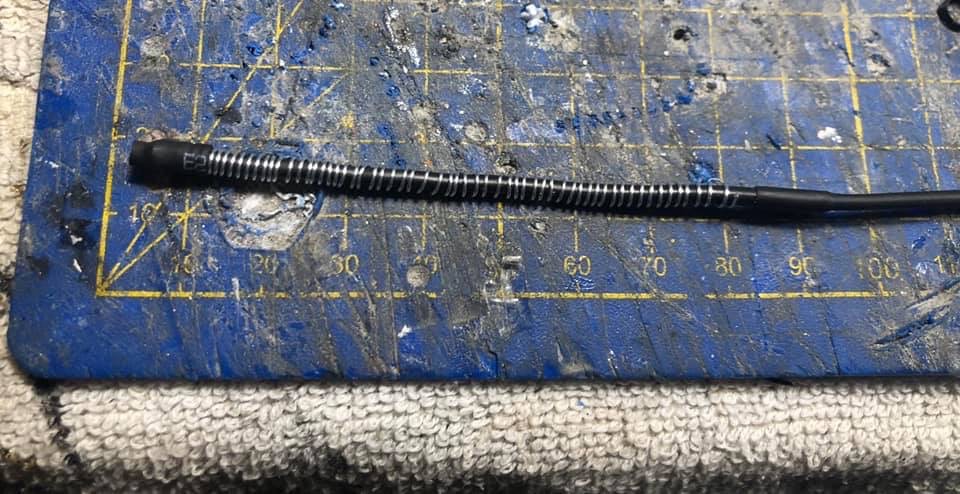

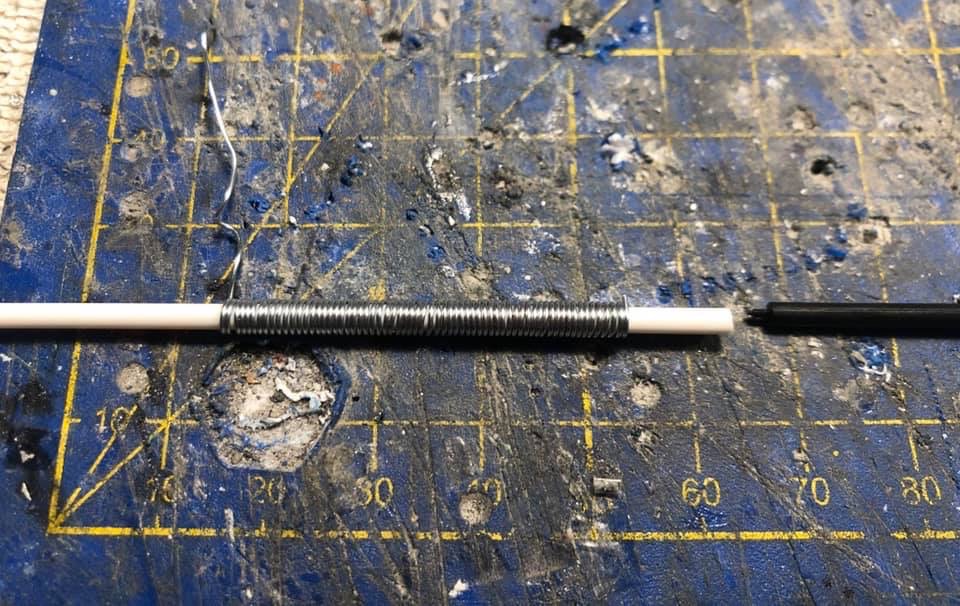

- collegato tubo recupero vapori olio coperchio punterie con aggiunta spirale metallica
- lieve dettaglio al coperchio airbox
- collegamento mandataa e ritorno radiatore olio motore

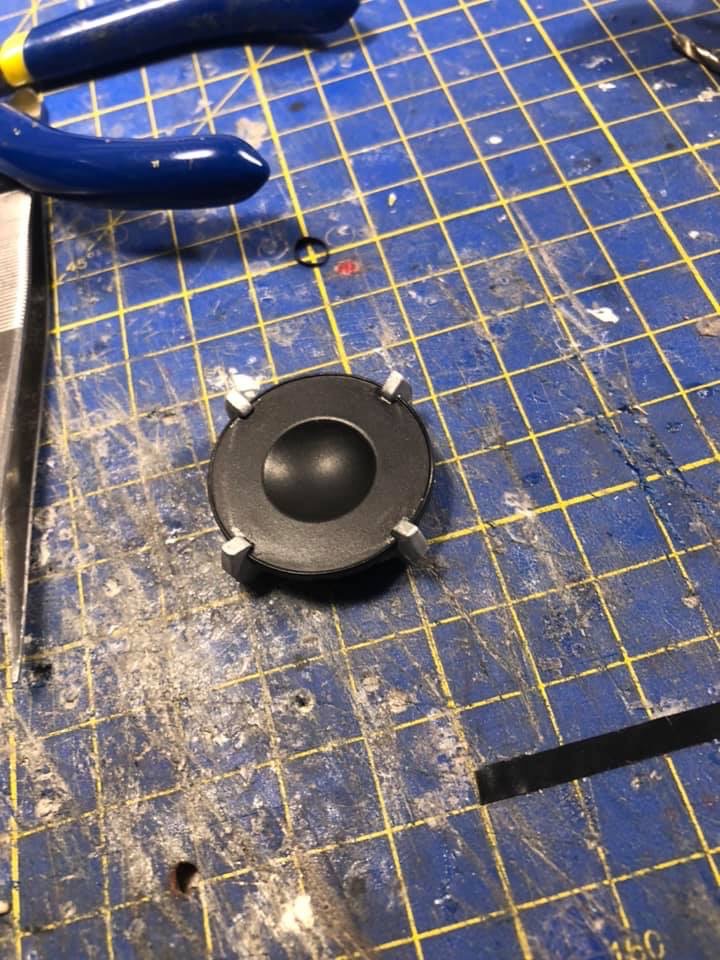

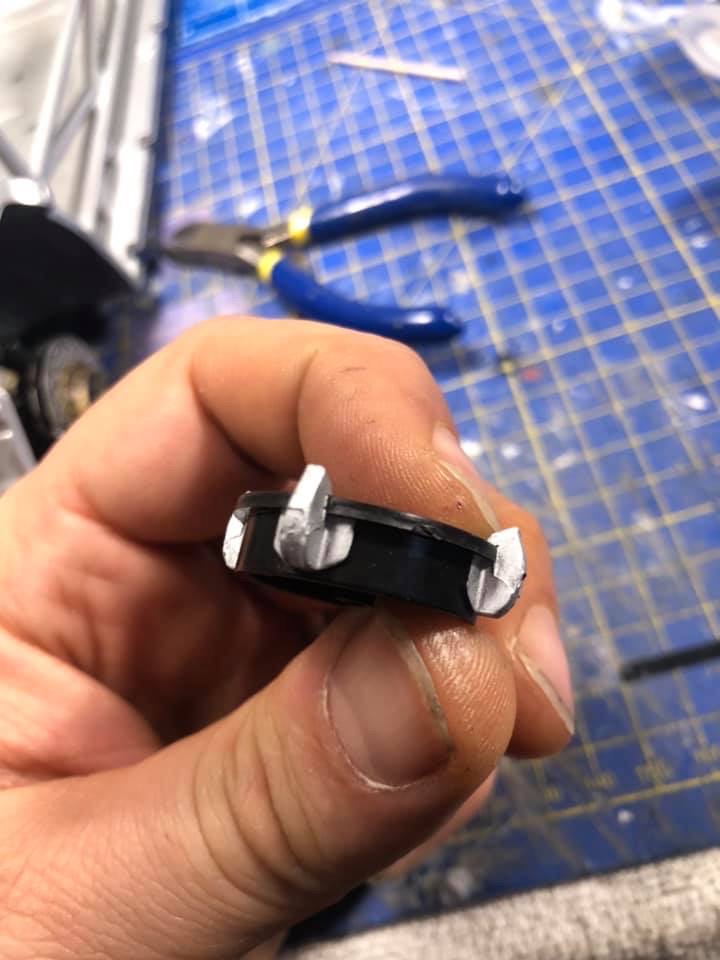

- fissati nuovi piattelli superiori delle sospensioni
- frah2o
- Knight User
- Messaggi: 777
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

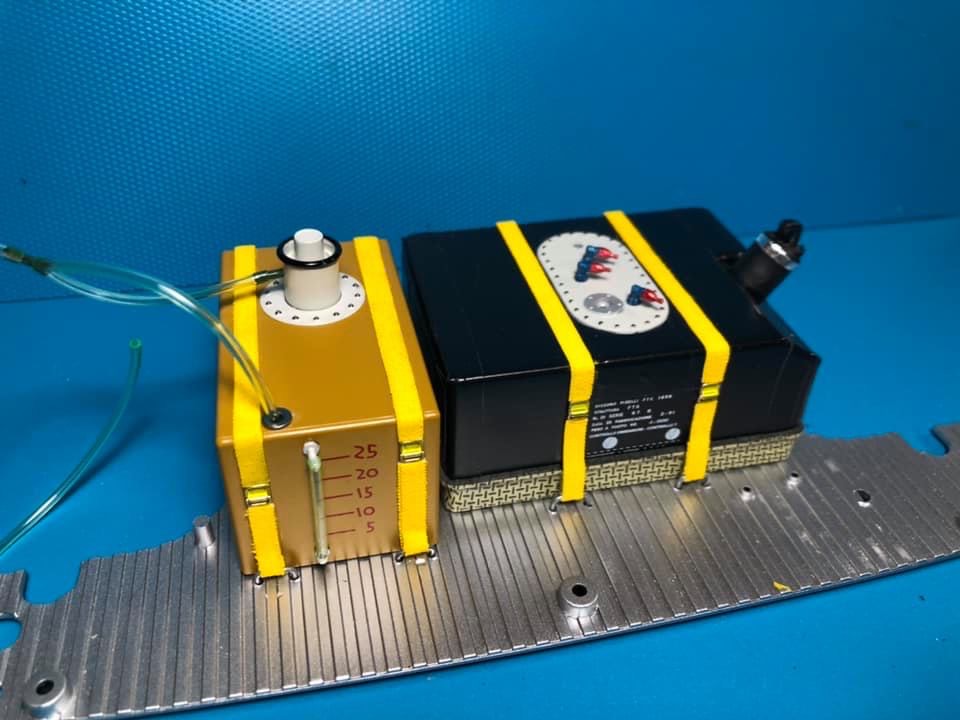

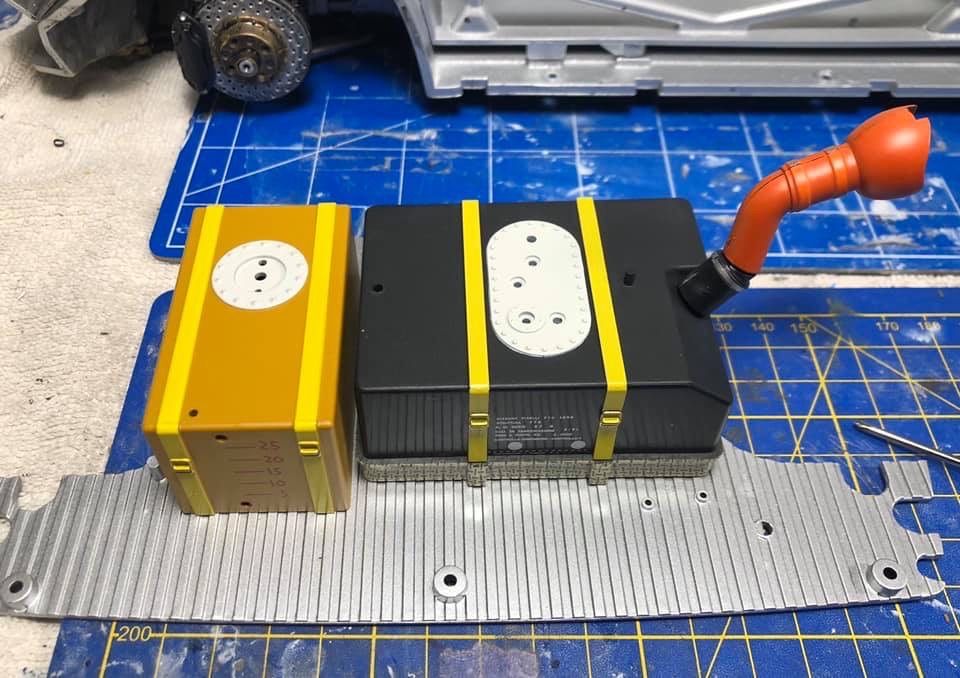

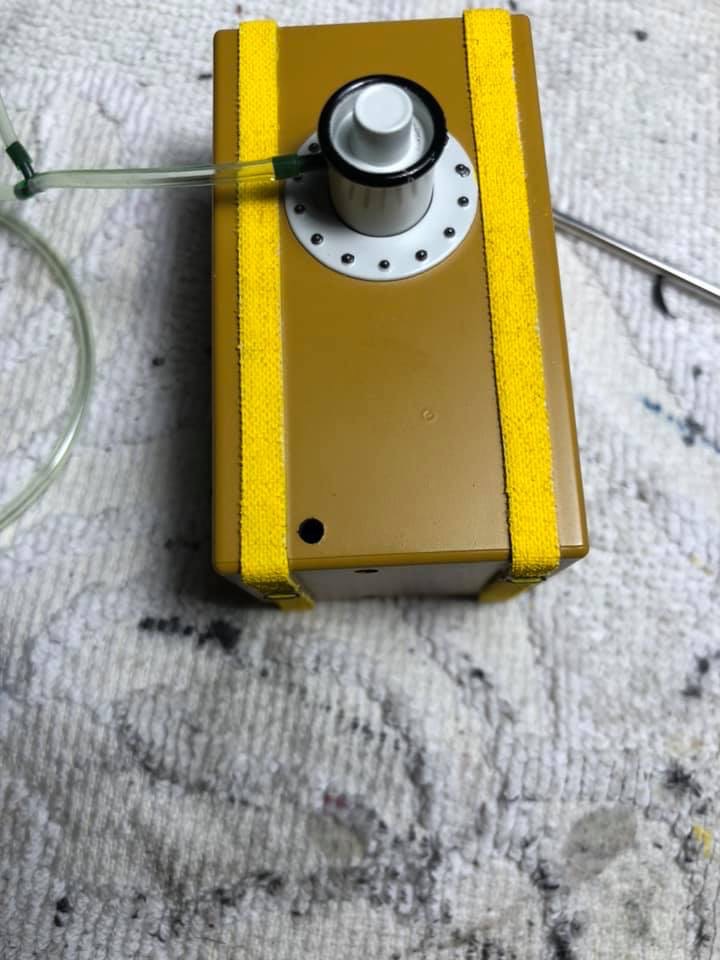

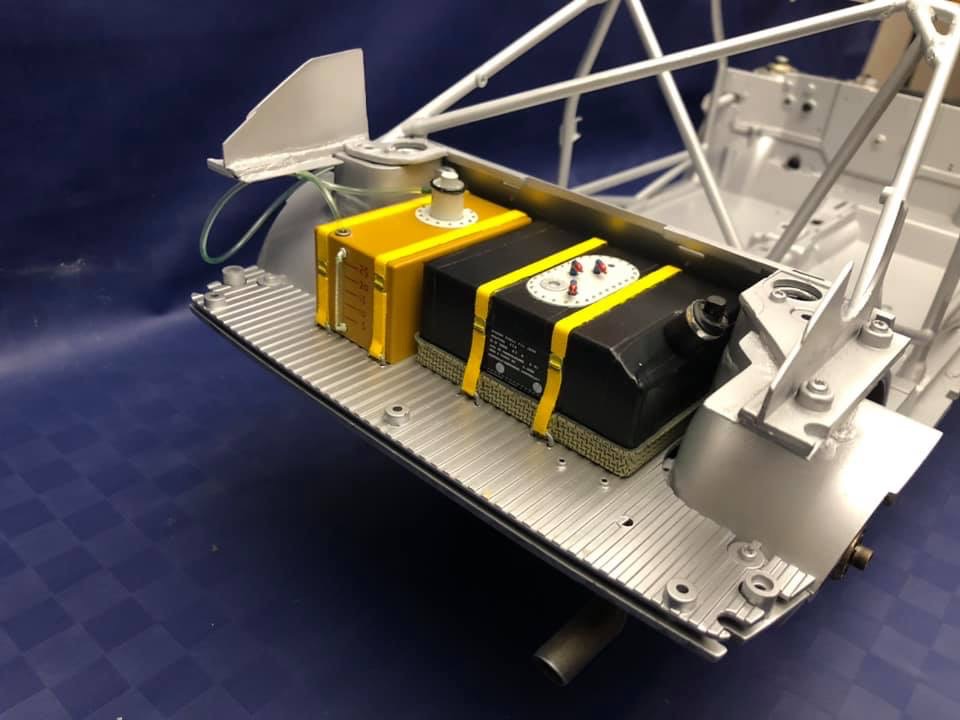

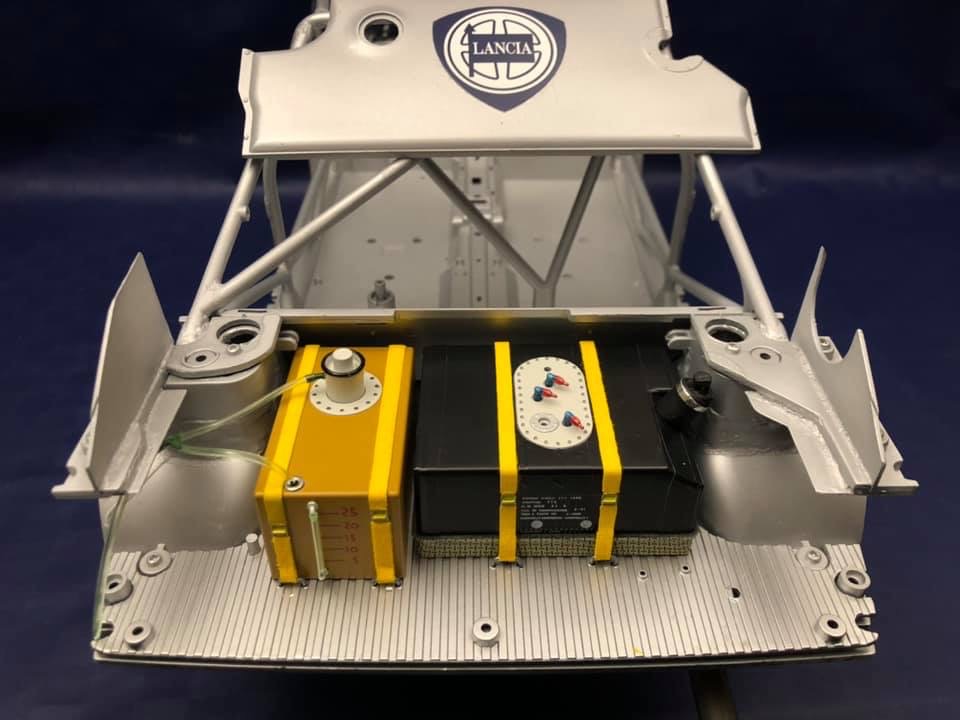

Inizio del lavoro reparto baule

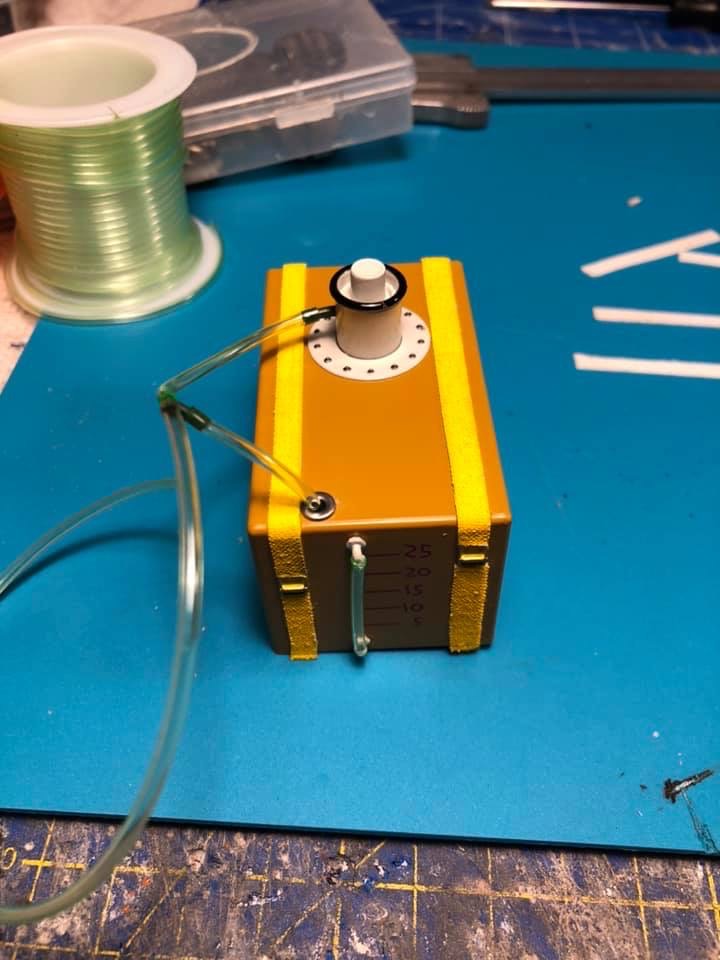

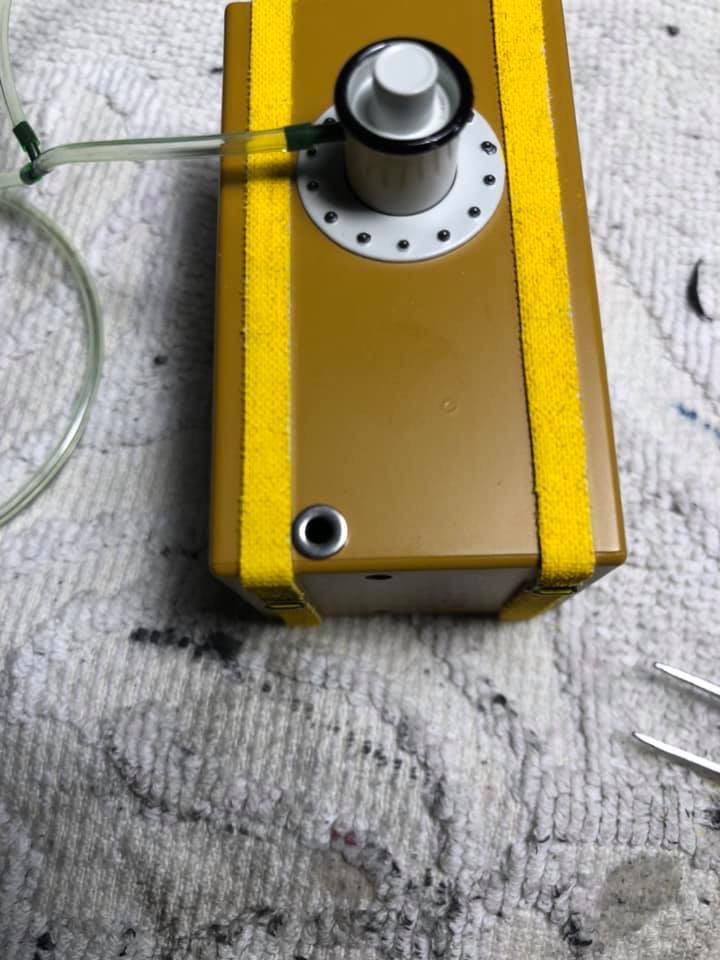

- foderato il serbatoio benzina con nasto isolante nero per scimmiottare la copertura (credo) ignifuga
- rivestito bocchettone benzina con termorestringente nera e aggiunta fascetta di alluminio
- forato pianale per aggiunta anelli per ancoraggio cinghie ritenuta serbatoii

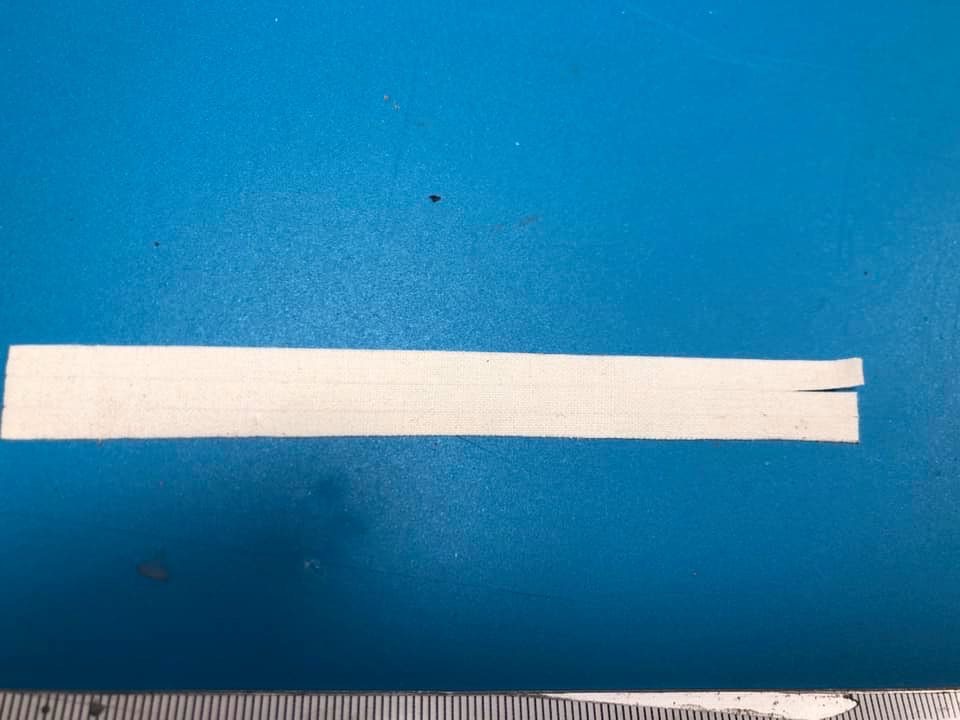

- aggiunto nastro medico per rifacimento cinghie serbatoii e successivamente verniciate in giallo

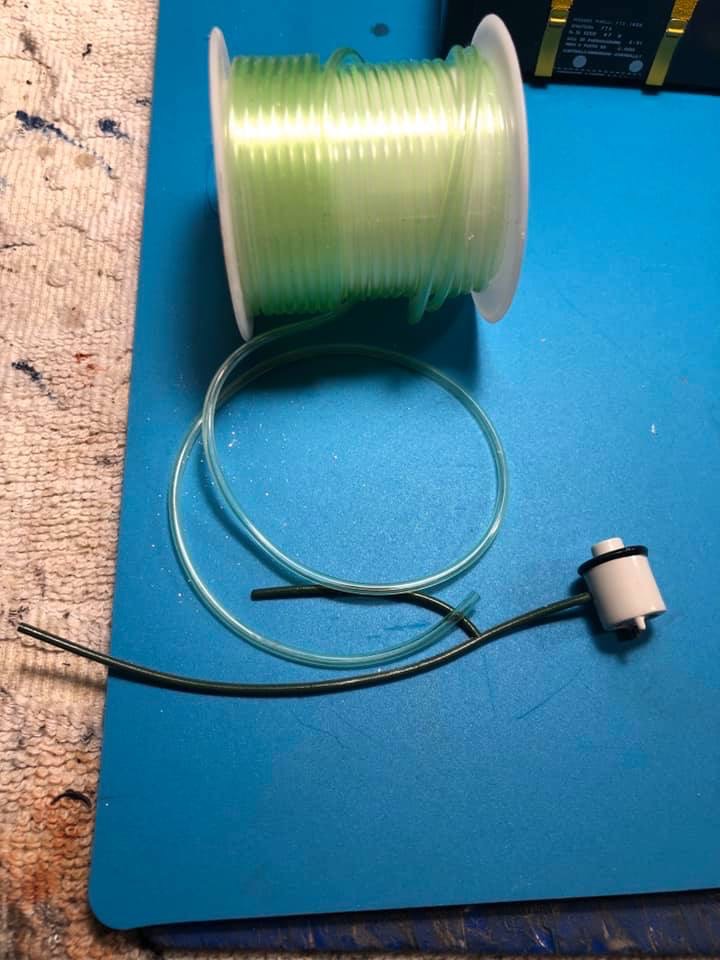

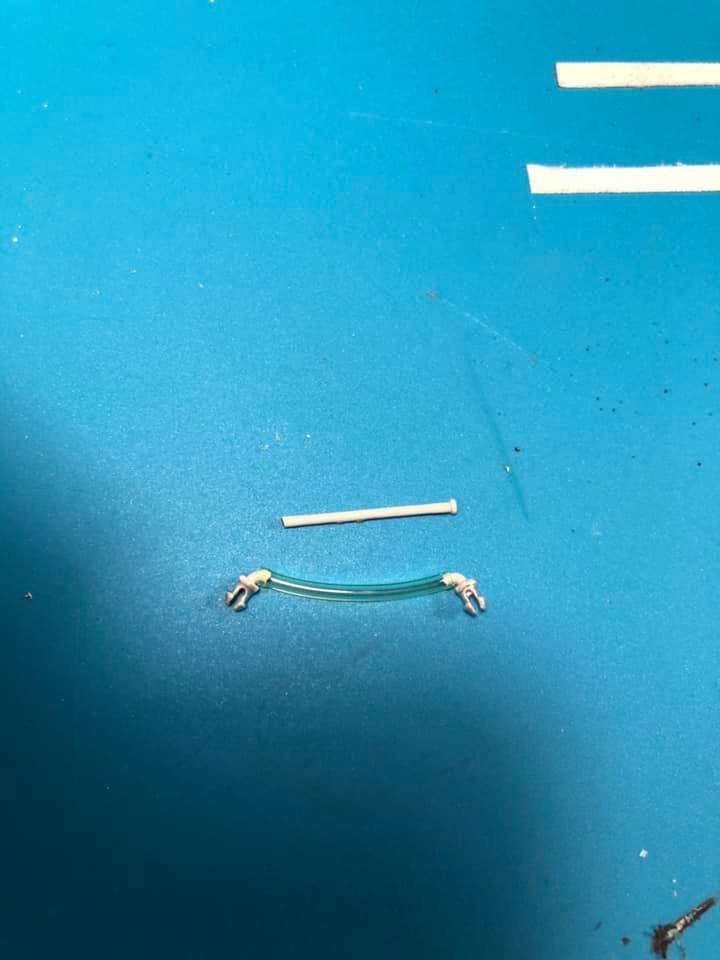

- sostituito tubo pompa acqua con tubicino trasparente
- aggiunta ghiera per tubo acqua superiore mediante utilizzo rondella m2
- sostituito tubo per livello acqua serbatoio

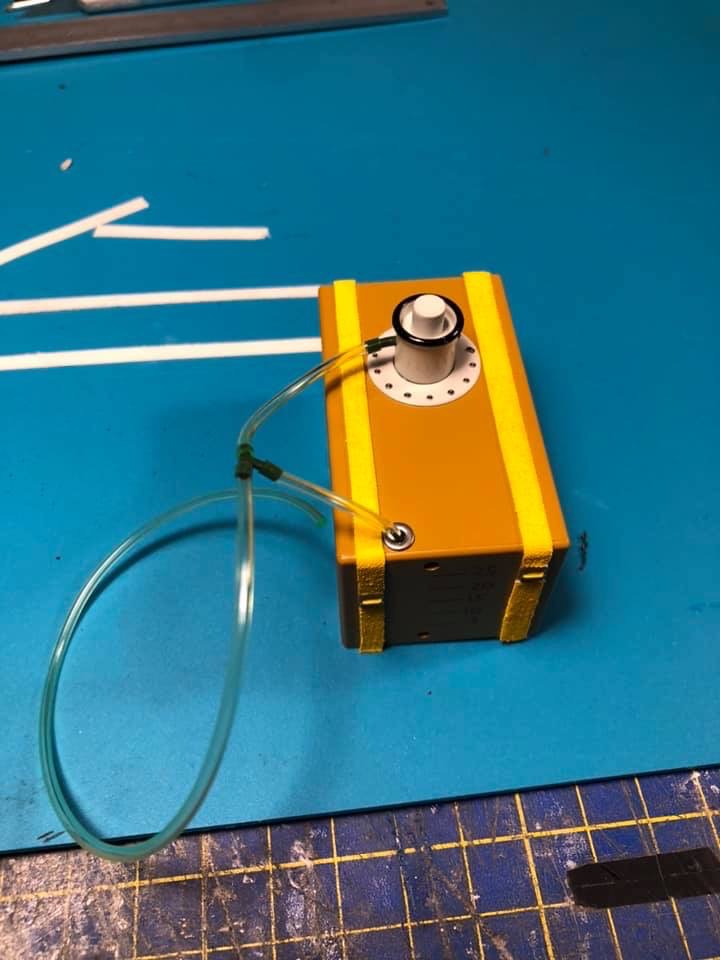

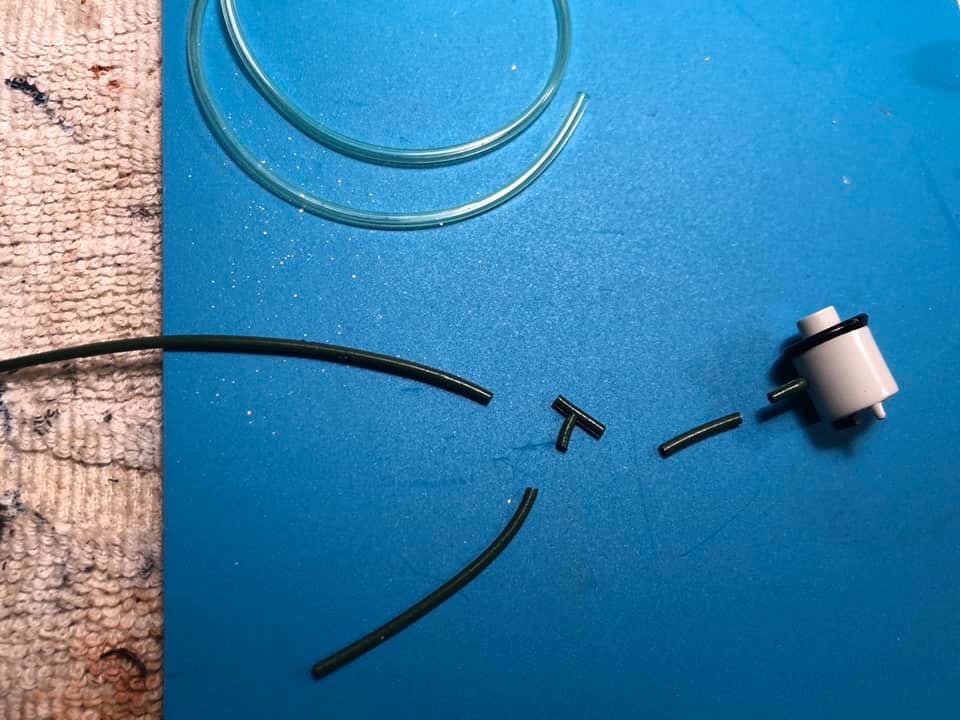

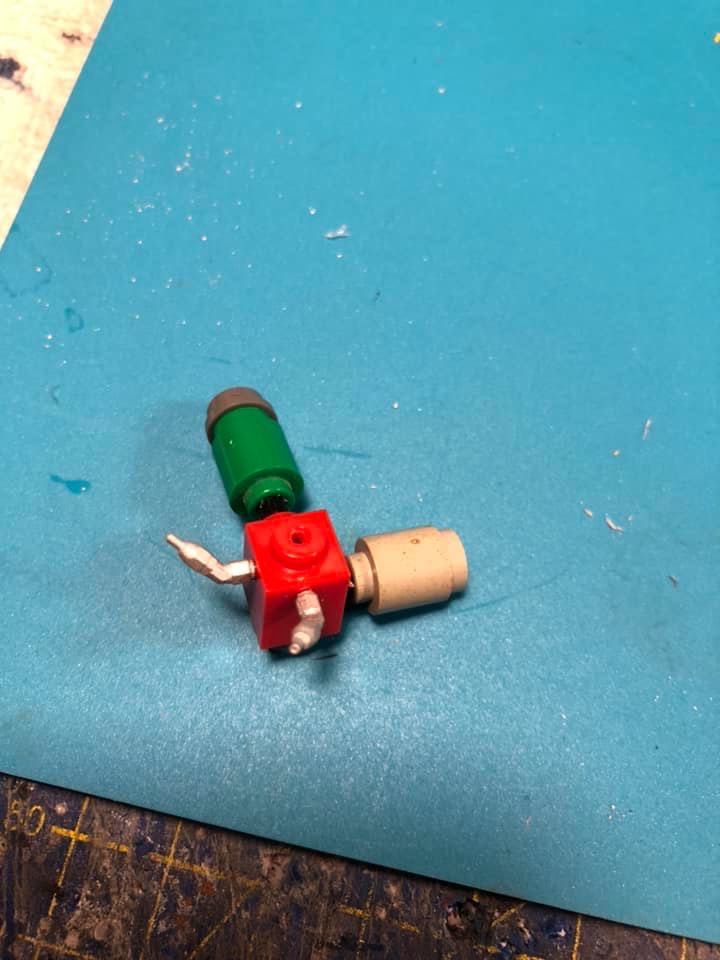

- rifacimento pompa benzina mediante ausilio lego e racordi top studio (l'ing. Zanelli ha ragione......i miei modelli li faccio con i Lego )
- leggero dettaglio ai bulloni delle flange superiori di entrambi i serbatoii
- sostituiti i raccordi di mandata e ritorno carburante con raccordi top studio
- foderato il serbatoio benzina con nasto isolante nero per scimmiottare la copertura (credo) ignifuga
- rivestito bocchettone benzina con termorestringente nera e aggiunta fascetta di alluminio

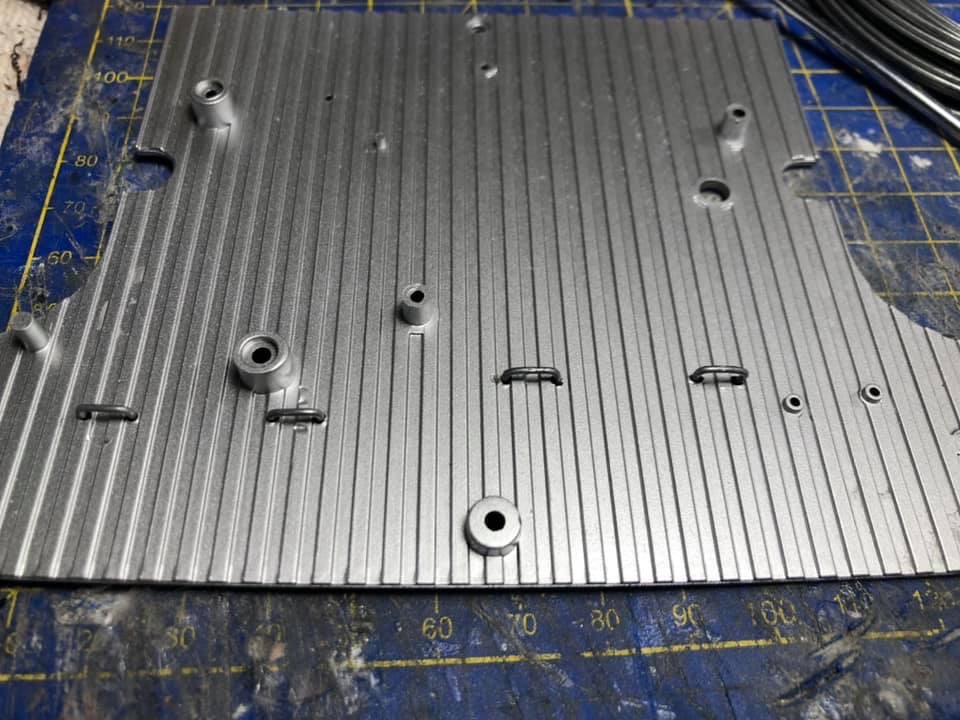

- forato pianale per aggiunta anelli per ancoraggio cinghie ritenuta serbatoii
- aggiunto nastro medico per rifacimento cinghie serbatoii e successivamente verniciate in giallo
- sostituito tubo pompa acqua con tubicino trasparente
- aggiunta ghiera per tubo acqua superiore mediante utilizzo rondella m2
- sostituito tubo per livello acqua serbatoio
- rifacimento pompa benzina mediante ausilio lego e racordi top studio (l'ing. Zanelli ha ragione......i miei modelli li faccio con i Lego )
- leggero dettaglio ai bulloni delle flange superiori di entrambi i serbatoii
- sostituiti i raccordi di mandata e ritorno carburante con raccordi top studio
- frah2o
- Knight User
- Messaggi: 777
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

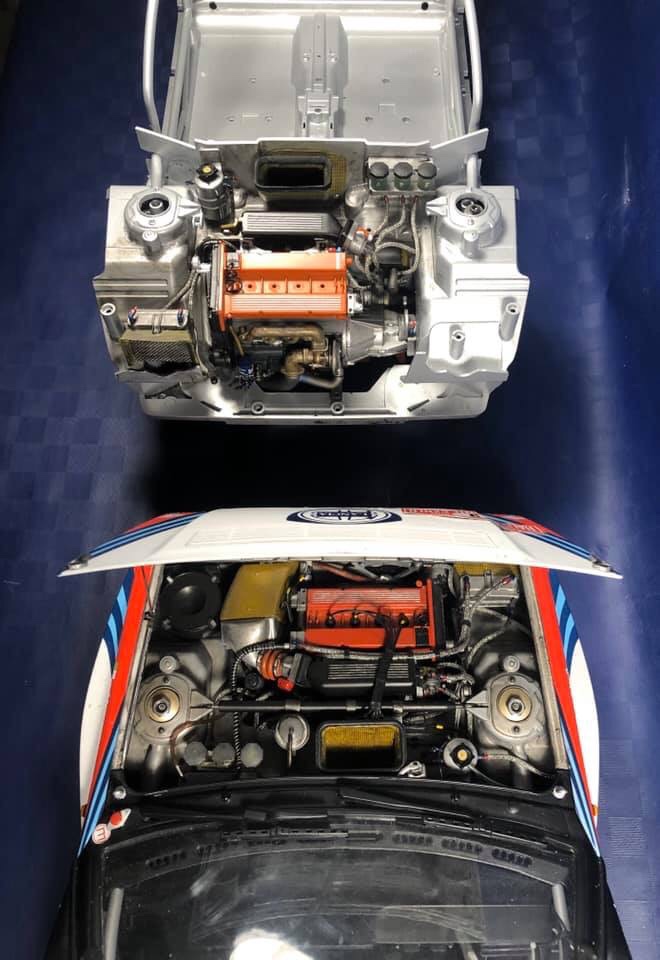

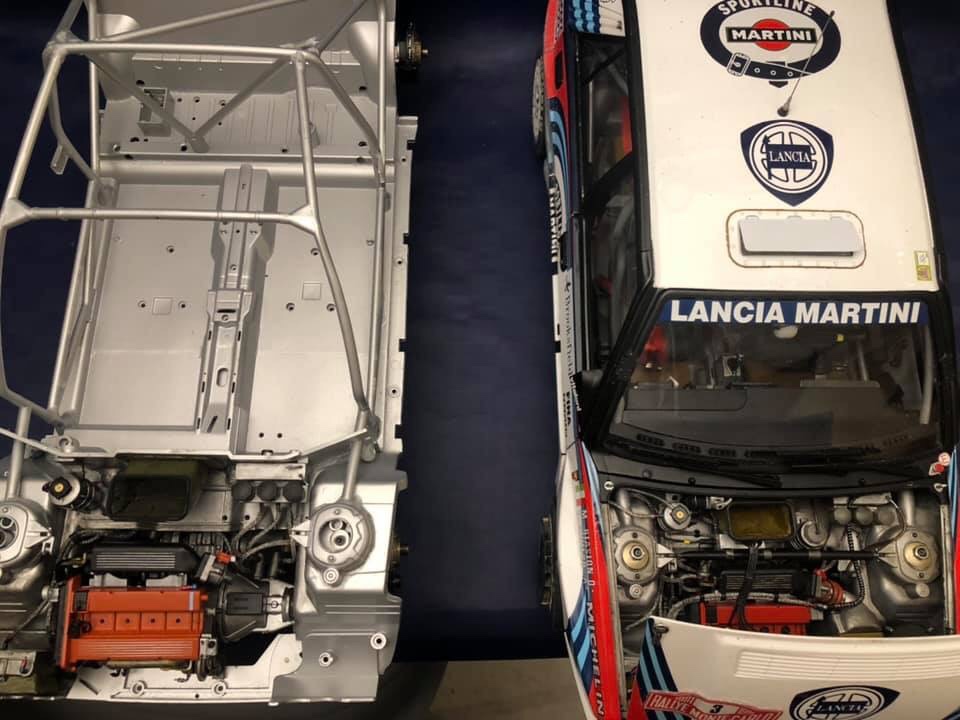

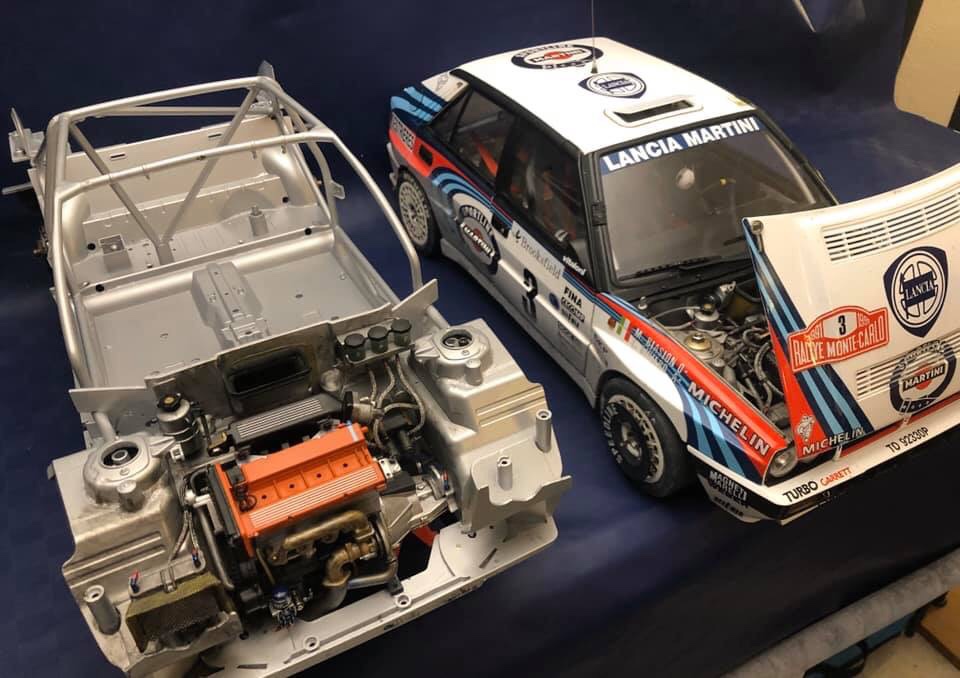

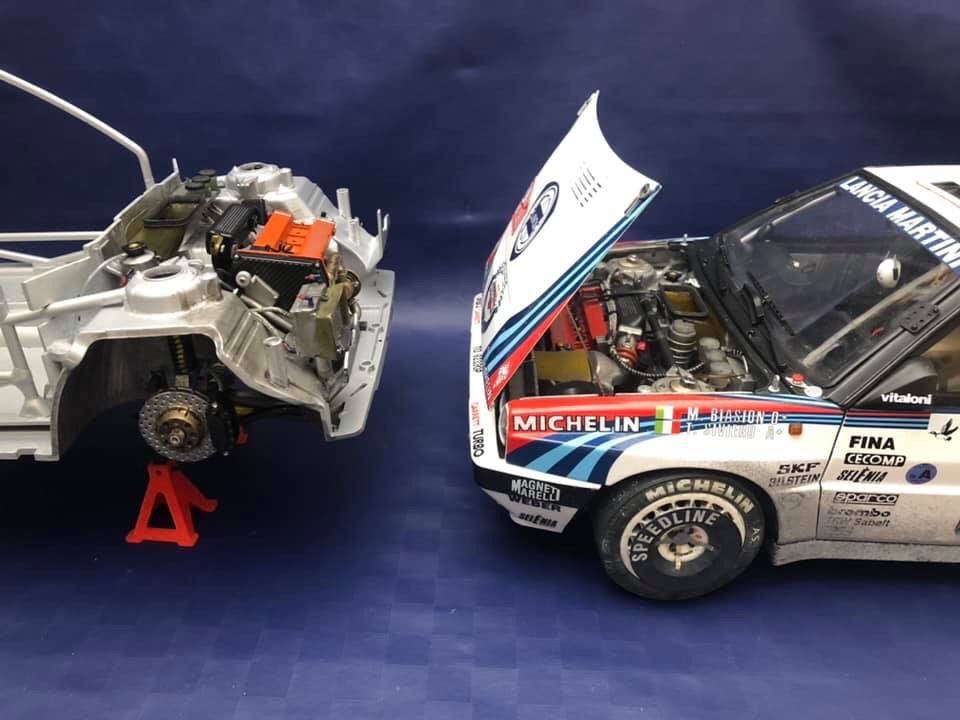

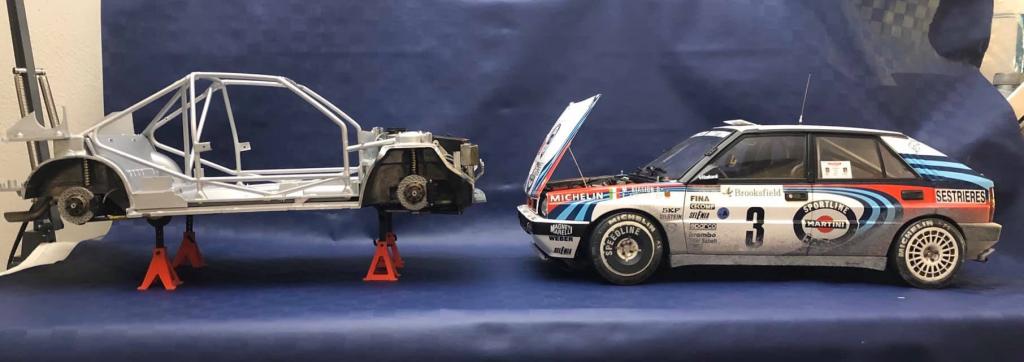

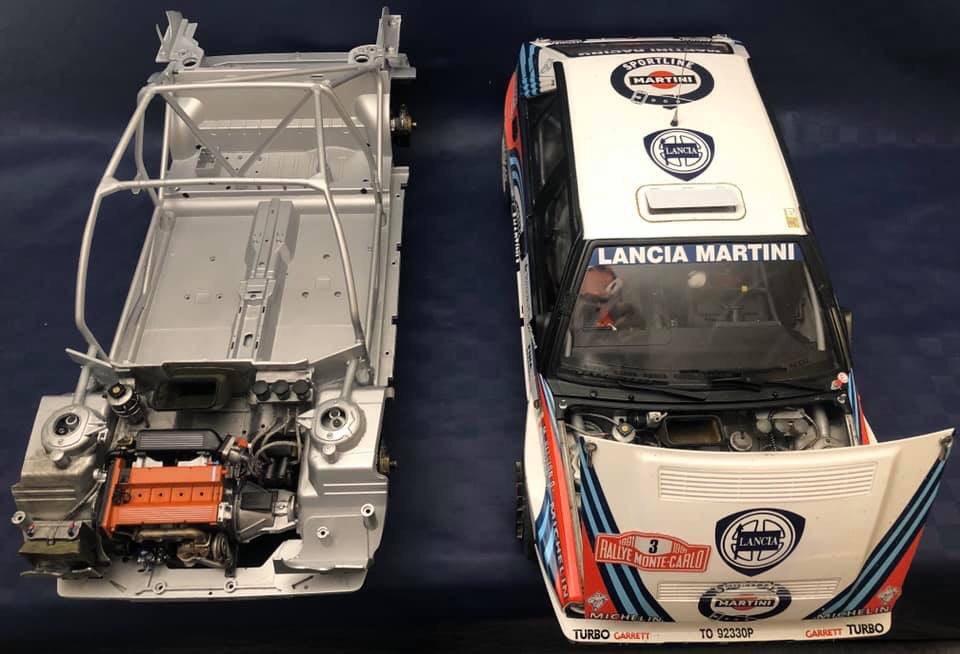

Foto di rito e panoramica generale dell'avanzamento lavori
